Lichtschranken fürs Tor: sicher auswählen & richtig montieren
Personenschutz ohne Rätselraten: Dieser Leitfaden zeigt, welche Sensoren an Toren Sinn machen, wo sie sitzen, wie sie angeschlossen werden – und welche Fehler Sie sich sparen.
Einleitung
Ein Tor, das zuverlässig stoppt, schafft Vertrauen – bei Familie, Mitarbeitern und Nachbarn. Lichtschranken und Schließkantensicherungen erkennen Hindernisse früh und verhindern Schäden. Der Haken: Auswahl, Position und Anschluss wirken kompliziert. Hier kommt die klare Abkürzung: Sie lernen die Sensor‑Typen kennen, bekommen eine Auswahlmatrix, eine Montage‑Checkliste und direkt verlinkte Produkte. Ergebnis: sichere Anlage, weniger Stillstand – und Ruhe im Kopf.
Inhaltsverzeichnis
✅ Vorteile & Nutzen
Schutz für Personen, Fahrzeuge und Toranlage – die Anlage reagiert bevor’s teuer wird.
Richtig platzierte Sensoren vermeiden Fehlfahrten und Fehlermeldungen.
Kontaktleisten (8,2 kΩ) & Lichtschranken unterstützen normgerechte Lösungen – Details stehen in den Produktinfos.
⚙️ Technische Hintergründe

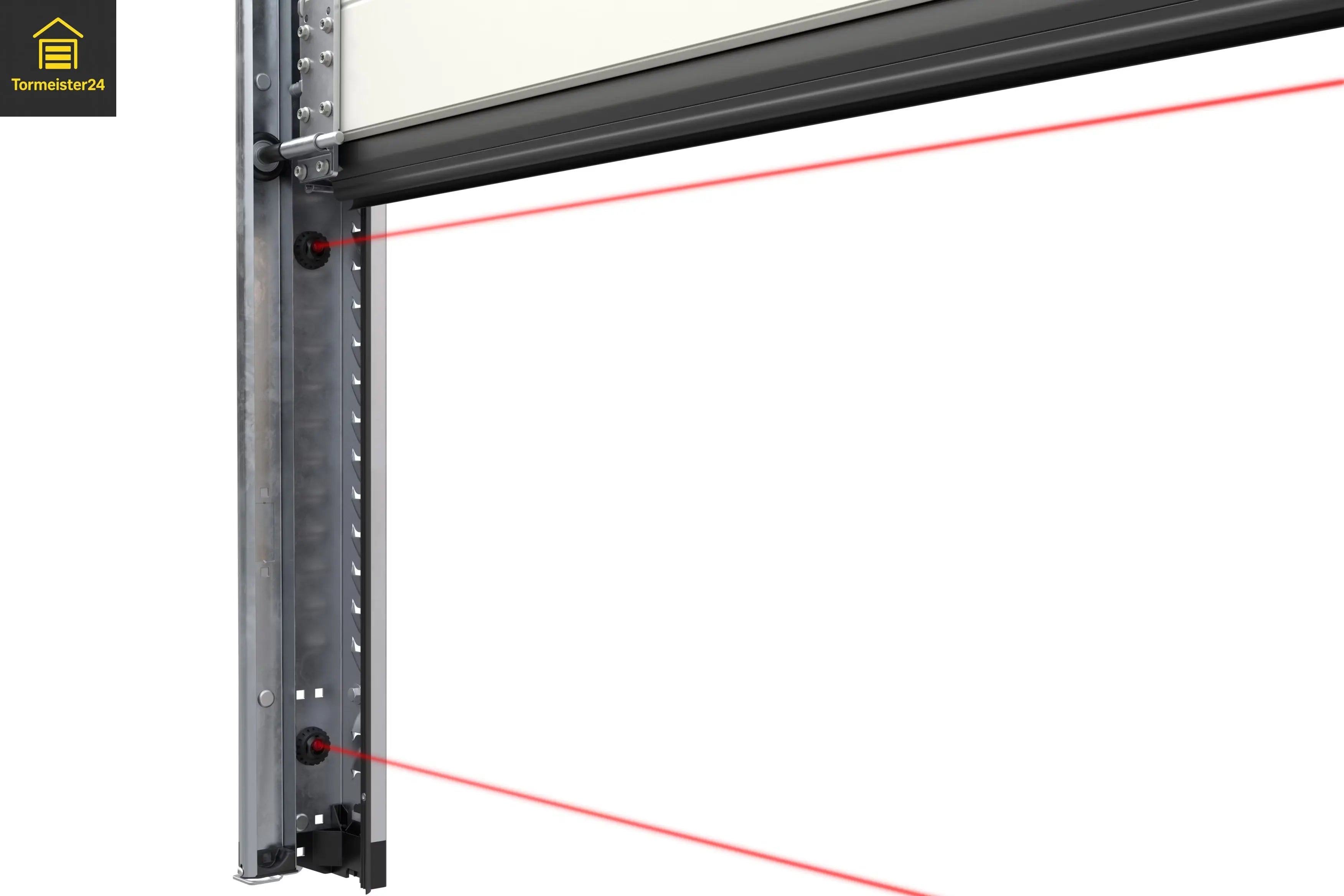

- Lichtschranke: Sender/Empfänger überwachen die Durchfahrt.
- Sicherheitskontaktleiste 8,2 kΩ: überwacht die Schließkante.
- Freie Sicht zwischen Sender/Empfänger, verwindungsfrei montiert.
- Kabelwege kurz und geschützt; Steckverbindungen zugentlasten.
- Versetzte Achsen/Ausrichtung → sporadische Auslösung.
- Blendlicht/Reflexionen ohne Blende → Fehlalarme.
- Falscher Schließkantentyp/kein 8,2 kΩ → Störung der Steuerung.
🧭 Auswahl & Positionierung
- Garagentor privat: Ein Paar Lichtschranken in Durchfahrthöhe + Kontaktleiste bei kritischen Kanten.
- Schiebe-/Industrietor: Lichtschranken in Fahrweg + 8,2 kΩ‑Leiste an der Schließkante.
- Außenbereich: wetterfeste Sensoren, solide Halterungen, ggf. Blenden gegen Sonne.
Unsicher? Kurz Kontakt aufnehmen – wir prüfen Aufbau & Steuerung.
📊 Vergleich & Produktempfehlungen
| Einsatz | Empfohlene Sensoren | Highlights | Link |
|---|---|---|---|
| Garagentor (Privat) | Lichtschranken + optional Kontaktleiste | Komfort, Personenschutz, weniger Fehlfahrten | Zur Kategorie |
| Schiebetor (Hof/Gewerbe) | Lichtschranken in Fahrweg + 8,2 kΩ‑Leiste | Hohe Sicherheit an der Schließkante | Kontaktleiste konfigurieren |
| Industrietor / Außenlage | Wetterfeste Lichtschranken + Kontaktleiste | Weniger Fehlauslösung bei Sonne/Schmutz | Zur Kategorie |
🔧 Montage & Inbetriebnahme
- Halterungen setzen, Achse exakt ausrichten.
- Verkabeln, Zugentlastung prüfen, Steuerung anschließen.
- Funktionsprüfung: Unterbrechen → Tor stoppt/öffnet.
- Kontaktleiste: Drucktest an mehreren Punkten.
- Kabel/Steckverbinder trocken führen, ggf. IP‑Box.
- Bei Sonne/Reflexionen mit Blende arbeiten.
- Alle Tests im Wartungsprotokoll dokumentieren.
💡 Praxisbeispiele
🧰 Wartung & Prüfung
- Monatlicher Funktionstest: Hand/Objekt durch Lichtschranke → Reaktion prüfen.
- Kontaktleiste an mehreren Stellen eindrücken: sofortiger Stopp.
- Kabel, Stecker, Halterungen kontrollieren; Linse reinigen.
Für Industrieanlagen regelmäßige Prüfung und Dokumentation im Wartungsplan vorsehen.
🏗️ Vertrauen & Beratung
Fachhandel & Service: Wir empfehlen funktionierende Kombinationen – von Lichtschranken bis 8,2 kΩ‑Kontaktleisten – und helfen beim Anschluss an die Steuerung.
Kostenfreier Sicherheits‑Check: Foto von Tor/Steuerung + kurzer Hinweis zur Nutzung reicht – wir geben eine klare Empfehlung.
❓ FAQ
Welche Höhe ist für Lichtschranken sinnvoll?
Orientieren Sie sich an der typischen Durchfahrtshöhe von Kindern/Haustieren und Fahrzeugteilen. Wichtig ist freie Sicht und eine starre, verwindungsfreie Befestigung.
Was bedeutet 8,2 kΩ bei Kontaktleisten?
Das ist der Überwachungswiderstand der Schließkante. Viele Steuerungen erwarten genau diesen Wert für die sichere Auswertung.
Meine Lichtschranke löst sporadisch aus – was tun?
Ausrichtung prüfen, Linse reinigen, Blendungen abschirmen, Kabel/Stecker kontrollieren. Testweise Sensorkopf tauschen, um Fehler einzugrenzen.
Brauche ich beides – Lichtschranke und Kontaktleiste?
Bei kritischen Schließkanten oder gewerblichem Betrieb ist die Kombination üblich: Lichtschranke für den Fahrweg, Kontaktleiste für die Kante.
Sicher fahren lassen – Sensoren richtig wählen
Mit gut platzierten Lichtschranken und einer passenden 8,2 kΩ‑Kontaktleiste läuft Ihr Tor sicherer, ruhiger und stressfrei. Jetzt passende Sensoren ansehen oder kurz beraten lassen.
Lichtschranken entdecken Kontaktleiste konfigurieren
