Produktdetails

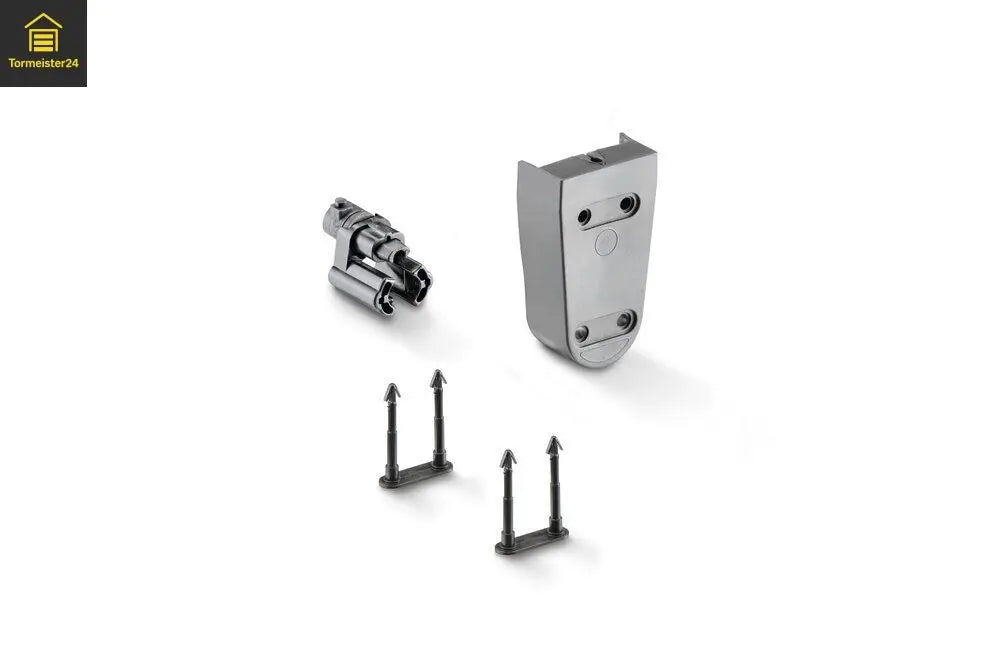

Die SOMMER Endkappe S12384-00001 ist die Abschlusskappe mit integriertem 8,2-kΩ-Widerstand für die 65 mm hohe SOMMER Sicherheitskontaktleiste S12382-00001. Sie schließt das Kontaktprofil mechanisch ab und stellt den für das überwachte 8,2-kΩ-System erforderlichen elektrischen Abschluss bereit.

Funktion und Einsatz

Die Endkappe wird in das passende Kontaktprofil eingesetzt. Der integrierte Abschlusswiderstand bildet zusammen mit Kontaktleiste, Anschlussleitung und geeigneter Steuerung oder Auswerteeinheit den überwachten Widerstandskreis. Die Kappe ist ein Zubehörteil und keine eigenständige Sicherheitseinrichtung.

Passend für / Kompatibilität

Die Endkappe ist als Zubehör für die SOMMER Sicherheitskontaktleiste S12382-00001 mit 65 mm Profilhöhe ausgewiesen. Bei anderen Kontaktprofilen müssen Profilgeometrie, Abmessungen und Widerstandssystem ausdrücklich übereinstimmen; eine universelle Kompatibilität ist nicht belegt.

Technische Daten

  • Produkttyp: Endkappe mit Abschlusswiderstand
  • Hersteller: SOMMER Antriebs- und Funktechnik GmbH
  • Hersteller-Artikelnummer: S12384-00001
  • Shop-SKU: 99399-3
  • Abschlusswiderstand: 8,2 kΩ
  • Passende Profilhöhe: 65 mm
  • Abmessungen: 38 × 67 × 20 mm
  • Passendes Kontaktprofil: SOMMER S12382-00001

Lieferumfang

Eine SOMMER Endkappe S12384-00001 mit integriertem 8,2-kΩ-Abschlusswiderstand. Kontaktleiste, Anschlussleitung, Befestigungsprofil und Auswerteeinheit sind nicht als Bestandteil dieses Artikels ausgewiesen.

Vor der Bestellung prüfen

Hersteller-Artikelnummer, Profilhöhe, Querschnitt und Geometrie der vorhandenen Kontaktleiste vergleichen. Außerdem prüfen, ob die Anlage mit einem 8,2-kΩ-Widerstandssystem arbeitet und welche Anschlusskappe beziehungsweise Anschlussleitung am gegenüberliegenden Profilende benötigt wird. Nach Montage muss die Sicherheitsfunktion fachgerecht geprüft werden.
