Marantec Schiebetorantrieb-Set 1.100 kg mit Induktivem Signalübertragungssystem – 400 V-AC, 80 Nm, 18 cm/s, Steuerung CS 320, M6-Stirnrad

Das Marantec SDO 05-8-45 Set 185319 ist ein vormontiertes Antriebssystem für gewerblich genutzte Schiebetore bis 1.100 kg und 18 m Öffnungsweite. Neben dem 400-V-Drehstromantrieb, der Steuerung CS 320 und dem Stirnrad Modul 6 gehört das induktive Signalübertragungssystem ISK 74-312 zu dieser Ausführung.

Funktion und Einsatz

Der Getriebemotor bewegt das Tor über ein Stahl-Stirnrad Modul 6 mit 13 Zähnen und eine zum Tor passende Zahnstange. Die federunterstützte Motorhalterung dämpft Stöße im Antriebsstrang. Ein Absolutwertgeber erfasst die Torposition; die Notentriegelung E ermöglicht die mechanische Entriegelung.

Das induktive Signalübertragungssystem überträgt das Signal einer bewegten Sicherheitsschaltleiste berührungslos zwischen Torflügel und feststehender Auswertung. Ob und wie es in die konkrete Schließkantensicherung eingebunden wird, richtet sich nach der Ausführung der Sicherheitsleiste und dem Anschlussplan.

Die CS 320 arbeitet in dieser Ausführung im Automatikbetrieb. Sie bietet Softlauf- und Zwischenpositionsfunktionen, Kraftbegrenzung in AUF-Richtung, Torlaufzähler, Wartungsalarm und Fehlerspeicher. Vier Relaisausgänge und zwei Eingänge sind programmierbar; Einstellung und Diagnose erfolgen über das im Gehäusedeckel eingebaute LCD.

Anschlüsse und Erweiterungen

• Sicherheitskreis
• Schließkantensicherung in ZU-Richtung: Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke
• Schließkantensicherung in AUF-Richtung: 8,2 kOhm oder Opto
• Zwei Lichtschranken: 2-Draht, Relais, NPN oder PNP, mit oder ohne Testung
• Radar-Präsenzmelder
• Frequenzumrichter und Erweiterungsmodule über vorgesehene Schnittstellen
• Steckplätze für Funkmodul und Wochenzeitschaltuhr
• Versorgung externer Geräte: 24 V DC / 500 mA und 230 V AC / 1 A

Technische Daten

• Antrieb: Marantec SDO 05-8-45 E
• Torart: Schiebetor
• Maximales Torflügelgewicht: 1.100 kg
• Maximale Öffnungsweite: 18 m
• Set-Ausführung: 400 V / 3~, 50 Hz
• Motorleistung: 0,55 kW
• Nennstrom bei 400 V / 3~: 1,90 A
• Bauseitige Absicherung: 16 A
• Abtriebsdrehmoment: 80 Nm
• Abtriebsdrehzahl: 45 min⁻¹
• Maximale Laufgeschwindigkeit: 18 cm/s
• Maximale Zyklenzahl: 10 Zyklen pro Stunde bei gleichmäßiger Verteilung
• Endlagensystem: Absolutwertgeber
• Notbedienung: Notentriegelung E
• Signalübertragung: induktives System ISK 74-312
• Überlastschutz: Thermoschutz 140 °C
• Schutzart Antrieb: IP54
• Temperaturbereich Antrieb: −20 bis +60 °C
• Temperaturbereich Steuerung: −10 bis +45 °C
• Antriebsmaße laut Herstellerzeichnung: A 252 mm, B 212 mm, C 374 mm; A1 62 mm, C1 67 mm
• Gewicht Antrieb: 15 kg
• Hersteller-Artikelnummer: 185319
• EAN: 4062434013076

Lieferumfang

• Getriebemotor SDO 05-8-45 E, 400 V / 3~, mit Absolutwertgeber
• Stahl-Stirnrad Modul 6 mit 13 Zähnen

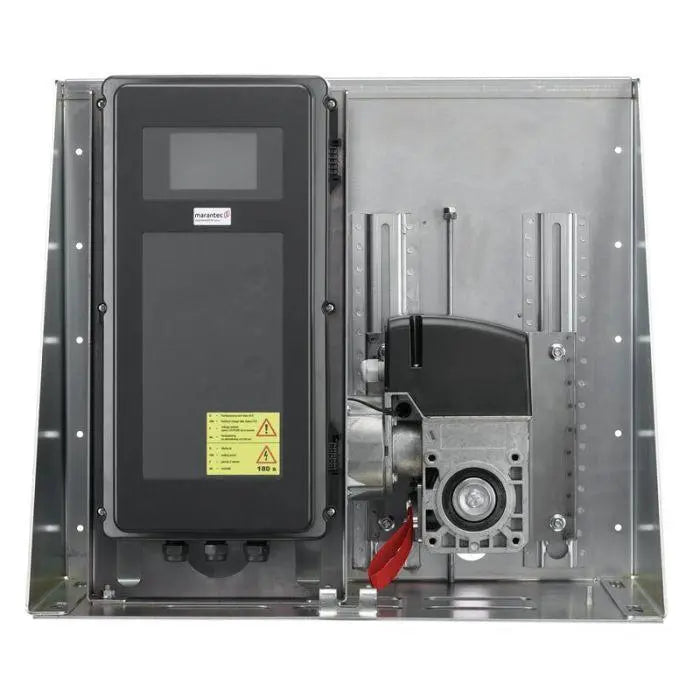

• Steuerung CS 320, 400 V / 3~, im CS-Kombigehäuse mit LCD im Deckel
• Anschlusskabel mit CEE-Stecker
• Hauptschalter 400 V / 16 A, 4-polig
• Induktives Signalübertragungssystem ISK 74-312

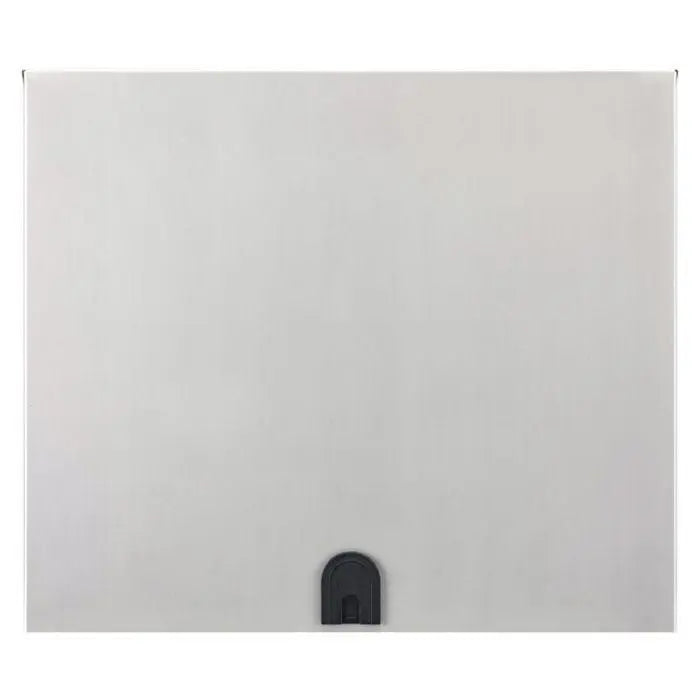

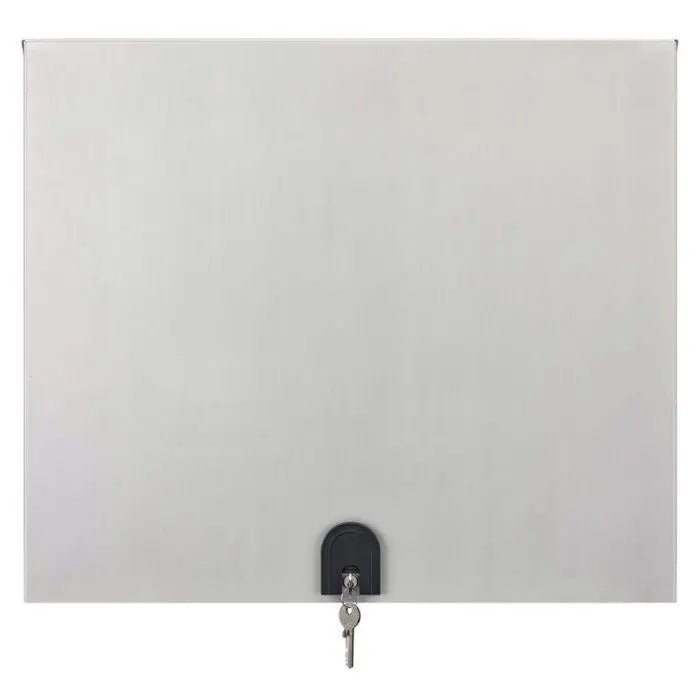

• Stahlblechgehäuse mit Bodenkonsole; Komponenten vormontiert
• Montagematerial

Eine Zahnstange, ein Funkmodul und weitere externe Sicherheits- oder Bedienelemente sind im bestätigten Lieferumfang nicht aufgeführt.

Vor der Bestellung prüfen

Torflügelgewicht, Öffnungsweite, erforderliche Zyklenzahl, 400-V-Drehstromversorgung und bauseitige Absicherung prüfen. Für die Schließkantensicherung müssen Leistentyp, Auswertung und Anschluss des ISK 74-312 zum Sicherheitskonzept passen. Zusätzlich Modul und Teilung der Zahnstange, Montagefläche, Einbauraum sowie benötigte Lichtschranken und Bedienelemente festlegen. Elektrischer Anschluss und Inbetriebnahme gehören in die Hände einer entsprechend qualifizierten Fachkraft.
