Produktdetails

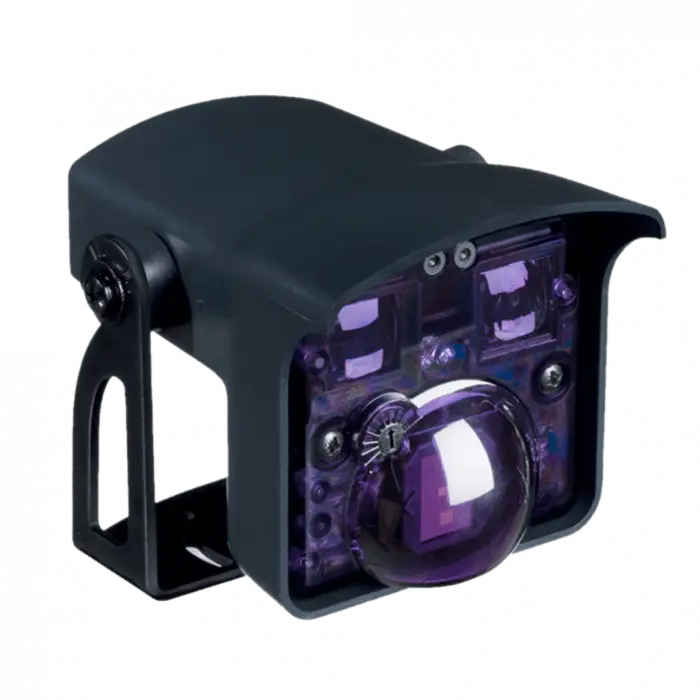

Der BEA CONDOR ist ein kombinierter Bewegungs- und Anwesenheitssensor für automatische Industrietore. Ein Radarbereich erkennt bewegte Ziele und kann einen Öffnungsimpuls auslösen; ein Aktivinfrarotbereich überwacht die Anwesenheit von Personen, Fahrzeugen oder Gegenständen in Tornähe.

Funktion und Einsatz

Der Radarteil arbeitet mit Doppler-Mikrowellen und lässt sich unter anderem auf Richtung und Zielart einstellen. Der Infrarotteil bildet einen separaten Anwesenheitsbereich. Zwei potentialfreie Wechselkontakte stellen die Bewegungs- und Anwesenheitssignale für eine geeignete Torsteuerung bereit. Vor dem Einbau muss geprüft werden, ob die Steuerung zwei passende Eingänge besitzt und die Relaiskontakte entsprechend auswerten kann.

Technische Daten

  • Hersteller: BEA
  • Modell: CONDOR
  • Shop-Artikelnummer: 5823
  • Technologie: Doppler-Radar und Aktivinfrarot
  • Versorgung: 12–24 V AC (±10 %) oder 12–24 V DC (+10 %/−3 %)
  • Netzfrequenz: 50–60 Hz
  • Leistungsaufnahme: unter 3,5 W/VA
  • Ausgänge: 2 potentialfreie Relais-Wechselkontakte
  • Maximale Kontaktspannung: 42 V AC/DC
  • Maximaler Kontaktstrom: 1 A, resistiv
  • Montagehöhe: 3,5–6 m
  • Radar-Erfassungsfeld: bis 4 × 5 m unter den Hersteller-Prüfbedingungen
  • Infrarot-Erfassungsfeld: 4 × 4 m Emissionspunkte unter den Hersteller-Prüfbedingungen
  • Temperaturbereich: −30 bis +60 °C
  • Schutzart: IP65
  • Abmessungen: 127 × 102 × 96 mm
  • Gehäusematerial: ABS und Polycarbonat
  • Kabellänge: 10 m

Lieferumfang

BEA CONDOR Sensor mit Montagehalterung und 10-m-Anschlusskabel. Eine Fernbedienung und der Spotfinder sind in den Herstellerunterlagen als Zubehör aufgeführt und nicht als Bestandteil dieses Angebots bestätigt.

Vor der Bestellung prüfen

Versorgungsspannung, benötigte Bewegungs- und Anwesenheitseingänge, Relaisbelastbarkeit, Montagehöhe, Erfassungsfelder und Kabelführung mit der vorhandenen Torsteuerung vergleichen. Einstellung, Anschluss und Funktionsprüfung müssen durch entsprechend qualifiziertes Personal nach Herstelleranleitung erfolgen.
