Produktdetails

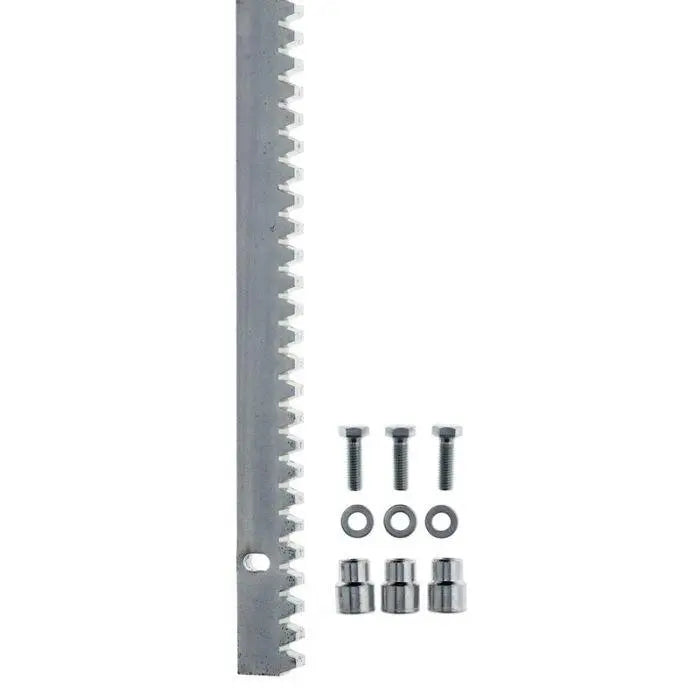

Die Marantec Zahnstange M4 ist eine Zahnstange für einen Schiebetorantrieb mit Stirnrad Modul 4. Sie wird am Torflügel befestigt und wandelt die Drehbewegung des Stirnrads in die lineare Bewegung des Schiebetores um.

Funktion und Einsatz

Das Stirnrad des Antriebs greift in die Verzahnung ein. Damit der Eingriff über den gesamten Torlauf erhalten bleibt, müssen Modul, Fluchtung, Abstand und Gesamtlänge der Zahnstange zur Anlage passen. Für diese Ausführung bestätigt Marantec Schiebetore bis 2.200 kg.

Passend für / Voraussetzungen

Offiziell bestätigt sind Schiebetorantriebe mit einem Stirnrad Modul 4. Eine Eignung für andere Verzahnungsmodule ist ausgeschlossen. Bei mehrteiligem Aufbau müssen die Segmente fluchtend und ohne Zahnteilungsversatz montiert werden.

Technische Daten

  • Produkttyp: Zahnstange für Schiebetor
  • Hersteller: Marantec
  • Modell: Zahnstange M4
  • Hersteller-Artikelnummer: 98088
  • Modul: 4
  • Länge: 1.000 mm
  • Material / Aufbau: Stahl, verzinkt
  • Befestigung / Ausführung: zum Verschrauben; Schraublöcher vorhanden
  • Vom Hersteller bestätigtes maximales Torflügelgewicht: 2.200 kg

Lieferumfang

Eine Zahnstange in der Länge 1.000 mm. Ein Stirnrad, ein Torantrieb und zusätzliche Befestigungsteile sind auf der offiziellen Produktseite nicht als Lieferumfang genannt.

Vor der Bestellung prüfen

  • Hersteller-Artikelnummer 98088 und Modell Zahnstange M4
  • Stirnrad und vorhandene Zahnstange mit Modul 4
  • benötigte Gesamtlänge für den vollständigen Torlauf
  • Material, Befestigungsart, Lochbild beziehungsweise Profilaufnahme
  • Fluchtung, Einbauraum und zulässige Belastung der Toranlage
