Produktdetails

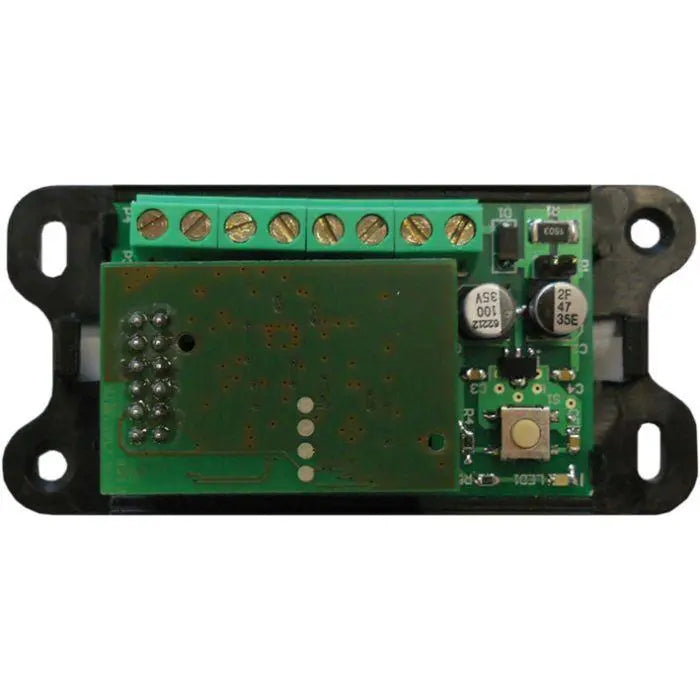

Die Marantec TWIN Erweiterungsplatine 178411 koordiniert den Synchronbetrieb von zwei kompatiblen Antrieben. Sie ist für die Antriebssysteme Comfort SU und Parc PA vorgesehen und wird innerhalb einer geeigneten Steuerungsumgebung eingesetzt.

Funktion und Einsatz

Die Platine stellt Anschlüsse für drei Taster und zwei Lichtschranken bereit und wird konventionell mit 24 V DC versorgt. Da die Platine die Schutzart IP00 besitzt, muss sie in einem geeigneten geschlossenen Gehäuse montiert werden. Die konkrete Verdrahtung und Parametrierung richten sich nach den Steuerungen und Antrieben der synchronisierten Anlage.

Passend für

Bestätigt für Marantec Comfort SU und Parc PA. Beide Antriebe, ihre Steuerungen und die Software-/Anschlussausführung müssen für den TWIN-Synchronbetrieb geeignet sein.

Technische Daten

  • Hersteller: Marantec Marienfeld
  • Modell: TWIN
  • Artikelnummer: 178411
  • Produkttyp: Erweiterungsplatine für zwei Antriebe
  • Anschlussart: konventionell
  • Anschlüsse: 3 Tastereingänge, 2 Lichtschrankeneingänge
  • Betriebsspannung: 24 V DC
  • Schutzart: IP00

Lieferumfang

Eine TWIN-Erweiterungsplatine mit Platinenhalter und zwei Klebepads. Anschlussleitungen oder ein separates Gehäuse sind nicht als Lieferbestandteile bestätigt.

Vor der Bestellung prüfen

Antriebsmodelle, Steuerungsausführungen, 24-V-Versorgung, Anschlussbelegung sowie die vorgesehenen Taster und Lichtschranken vergleichen. Einbau, Verdrahtung, Parametrierung und gemeinsame Sicherheitsprüfung müssen nach den Unterlagen der beteiligten Antriebe und Steuerungen erfolgen.
