Produktdetails

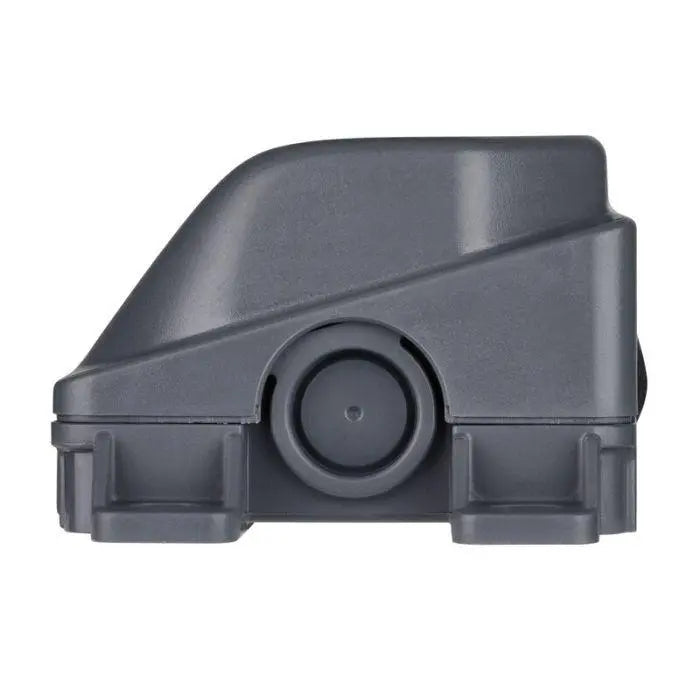

Die Marantec Torblatt-Verbindungsdose 166667 ist als zweite Anschlussdose auf dem Torblatt für OSE-Optosensoren, 8,2-kΩ-Kontaktleisten und zusätzliche Sicherheitskontakte vorgesehen.

Funktion und Einsatz

Die Platine sammelt konventionell oder über Molex angeschlossene Signale und ergänzt eine passende Torblatt-Anschlussdose OSE/8,2 kΩ. Die Verbindung zur ersten Dose und das dafür benötigte Kabel müssen zur Anlagenkonfiguration passen.

Passend für / Kompatibilität

  • System: als zweite Dose mit Torblatt-Anschlussdose OSE/8,2 kΩ
  • Konventionelle Eingänge: 1 Kontaktleiste oder Optosensor; 2 Schlaffseilschalter oder Schlupftürkontakte
  • Steckbare Eingänge: 2 dreipolige Molex-Buchsen für Optosensoren; 2 zweipolige Molex-Buchsen für Schlaffseilschalter

Technische Daten

  • Produkttyp: Torblatt-Verbindungsdose OSE/8,2 kΩ
  • Artikelnummer: 166667
  • Anschlussart: konventionell und steckbar
  • Schutzart: IP54
  • Temperaturbereich: −20 bis +60 °C
  • Maße (B × H × T): 165 × 60 × 40 mm
  • Gewicht: 0,1 kg

Lieferumfang

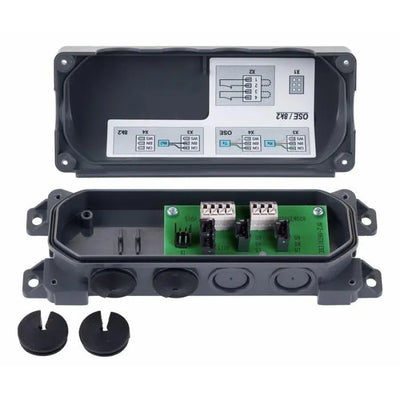

  • Torblatt-Verbindungsdose mit Platine
  • 4 Kabeleinführungen

Vor der Bestellung prüfen

Ausführung der ersten Torblatt-Anschlussdose, Signalart OSE oder 8,2 kΩ, Molex- und Klemmenanschlüsse sowie das benötigte Verbindungskabel prüfen.
