Produktdetails

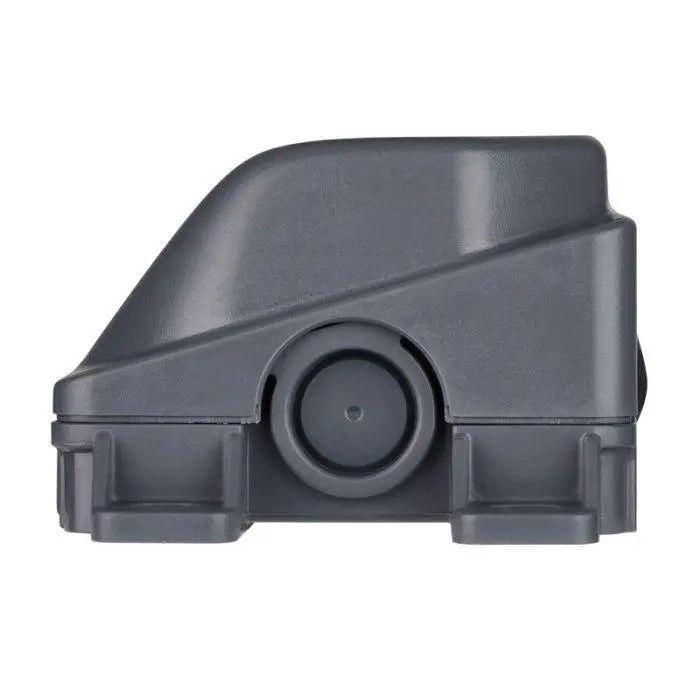

Die Marantec Torblatt-Anschlussdose 140486 verbindet konventionell verdrahtete OSE-Optosensoren oder 8,2-kΩ-Kontaktleisten am bewegten Torblatt mit einem steckbaren Spiralkabel.

Funktion und Einsatz

Die integrierte Platine sammelt die Signale der Schließkante sowie von bis zu zwei konventionell verdrahteten Schlaffseilschaltern oder Schlupftürkontakten. Über die sechspolige Molex-Steckbuchse werden die Signale zum passenden Spiralkabel und weiter zur Steuerung geführt.

Passend für / Kompatibilität

  • Sicherheitselemente: konventionell verdrahtete Kontaktleisten oder OSE-Optosensoren
  • Zusatzkontakte: zwei Eingänge für konventionell verdrahtete Schlaffseilschalter oder Schlupftürkontakte
  • Spiralkabel: nur mit geeignetem 5 × 0,25 mm²- oder 5 × 0,5 mm²-Spiralkabel mit Stecker für Torblatt-Anschlussdosen

Technische Daten

  • Produkttyp: Torblatt-Anschlussdose OSE/8,2 kΩ
  • Artikelnummer: 140486
  • Anschlussart: steckbar
  • Ausgang: 1 sechspolige Molex-Steckbuchse
  • Eingänge: 1 Eingang Schließkante; 2 Eingänge Schlaffseilschalter/Schlupftürkontakte
  • Schutzart: IP54
  • Temperaturbereich: −20 bis +60 °C
  • Maße (B × H × T): 165 × 60 × 40 mm
  • Gewicht: 0,1 kg

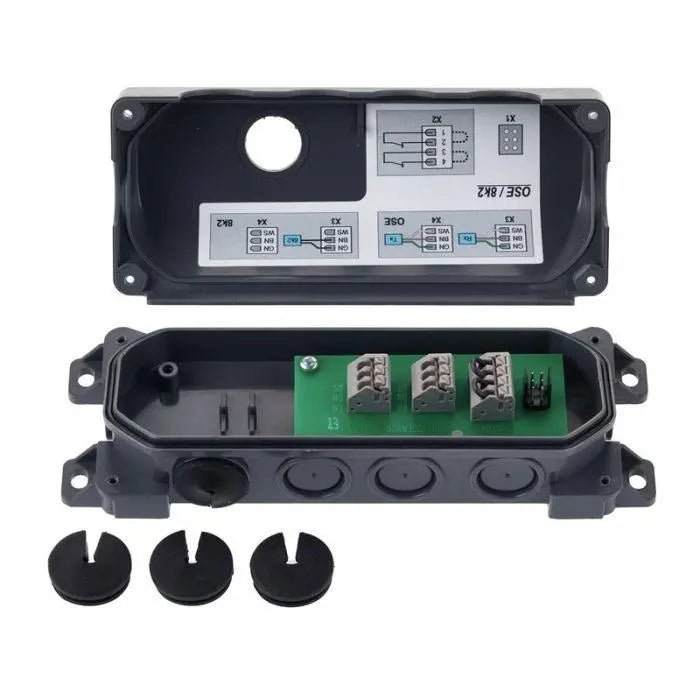

Lieferumfang

  • Torblatt-Anschlussdose mit Platine
  • 4 Kabeleinführungen

Vor der Bestellung prüfen

Art des Sicherheitselements OSE oder 8,2 kΩ, konventionelle Verdrahtung, sechspoligen Molex-Anschluss, benötigte Zusatzkontakte und das passende Spiralkabel vergleichen.
