Marantec Set Sektionaltore bis 30 m² (50 Hz), 230 V-AC Motor, 80 Nm, 45 min-1, AWG, mit Frequenzumrichtersteuerung CS 320 FU

Das Marantec Set STAI 1-8-45 FU-I mit CS 320 FU-I ist für federausgeglichene Sektionaltore vorgesehen. Bei 50 Hz sind bis 30 m² mit 80 Nm und 45 min⁻¹ zulässig; bei 87 Hz gelten bis 20 m², 56 Nm und 78 min⁻¹.

Technische Ausführung

Der Antrieb arbeitet mit integriertem Frequenzumrichter und elektronischem Absolutwertgeber. Die Drehzahlprofile und Rampen werden über die externe CS 320 FU-I eingestellt. Eine Notbedienung ist nicht im Antrieb integriert; die manuelle Entriegelung erfolgt am Führungsschlitten der passenden Antriebsschiene. Netzseitig wird die Steuerung über 230 V/1~/50 Hz und Schuko-Stecker versorgt.

Die externe CS 320 FU-I steuert den im Antrieb integrierten Frequenzumrichter. Start- und Enddrehzahl, Beschleunigungs- und Verzögerungszeiten sowie Bremspunkte lassen sich für die Fahrtrichtungen einstellen. Das mitgelieferte LC-Display dient zur Parametrierung und Diagnose; vier Relaisausgänge und zwei Eingänge sind programmierbar.

• Sicherheitsanschlüsse: Sicherheitskreis, Schließkantensicherung in ZU-Richtung (Opto, 8,2 kΩ, Druckwellenleiste oder voreilende Lichtschranke), Schließkantensicherung in AUF-Richtung (8,2 kΩ oder Opto) sowie zwei Lichtschranken
• Diagnose: Torlaufzähler, programmierbarer Wartungsalarm und Fehlerspeicher über den LCD-Monitor
• Erweiterung: Schnittstelle für Erweiterungsmodule sowie Steckplätze für Funkmodul, Wochenzeitschaltuhr und ein 2-Kanal-Funk-Übertragungssystem; diese Module sind nicht Bestandteil des ausgewiesenen Lieferumfangs

Technische Daten

• Hersteller / Artikelnummer: Marantec Marienfeld GmbH & Co. KG / 186475
• Antrieb: STAI 1-8-45 FU-I, integrierter Frequenzumrichter, externe Steuerung, steckbare Anschlüsse
• Torfläche bei 50 / 87 Hz: maximal 30 / 20 m²
• Drehmoment bei 50 / 87 Hz: 80 / 56 Nm
• Drehzahl bei 50 / 87 Hz: 45 / 78 min⁻¹
• Maximale Laufgeschwindigkeit: 15 cm/s
• Netzversorgung / Motorspannung: CS 320 FU-I 230 V/1~/50 Hz / Motor 230 V/3~
• Motorleistung / Nennstrom: 0,55 kW / 3,30 A bei 230 V/3~
• Frequenzumrichterleistung / Absicherung: 0,75 kW / 16 A bauseitig
• Zulässige Zyklen: maximal 15 pro Stunde bei gleichmäßiger Verteilung und 10 Abtriebsumdrehungen je Fahrt
• Endlagensystem: elektronischer Absolutwertgeber (AWG)
• Notbedienung: keine im Antrieb; Entriegelungsmechanismus am Führungsschlitten der Antriebsschiene
• Wellenaufnahme: 25,4 mm
• Schutzart / Temperatur: Antrieb IP65, −20 bis +60 °C; Steuerung IP65, −10 bis +45 °C
• Haltemoment / Überlastschutz: mindestens 600 Nm / Thermoschutz 140 °C

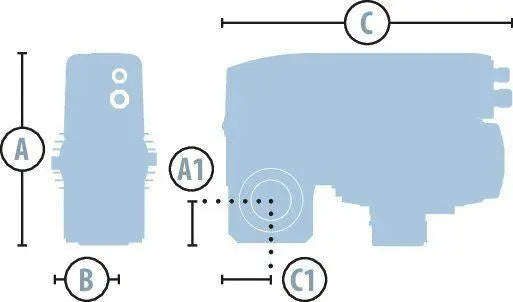

• Antriebsmaße: Maß A 245 mm, B 104 mm, C 369 mm; Gewicht 15 kg
• Steuerung: CS 320 FU-I 0,75 kW im CS-Standardgehäuse, Schuko-Stecker, 215 × 275 × 190 mm

Lieferumfang

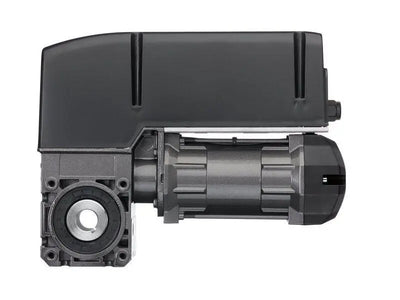

• Antrieb STAI 1-8-45 FU-I 230 V/3~ mit AWG und 25,4-mm-Wellenaufnahme

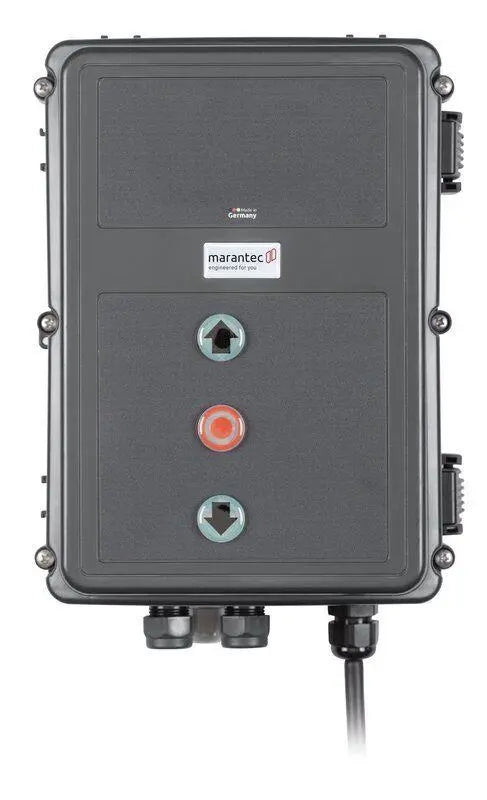

• Steuerung CS 320 FU-I 0,75 kW im CS-Standardgehäuse mit 3-fach-Taster, LC-Display und Schuko-Anschlusskabel
• 11.000-mm-Kabelsatz mit Anschlussklemmen und Kabeldurchführungen

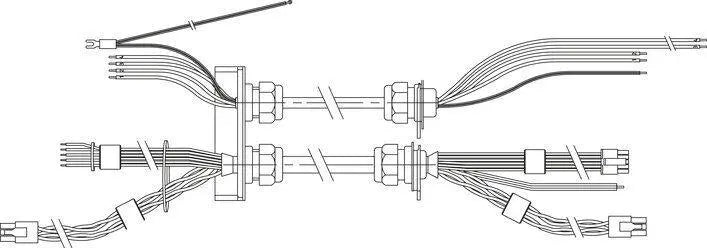

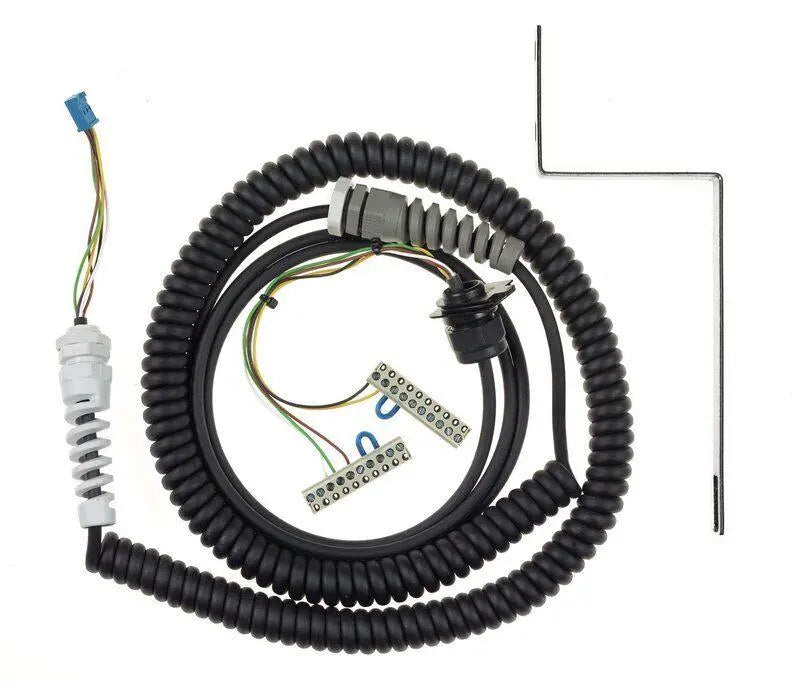

• Spiralkabel 5 × 0,25 mm² mit Haltewinkel, Verschraubungen, Klemmen und Torblattstecker

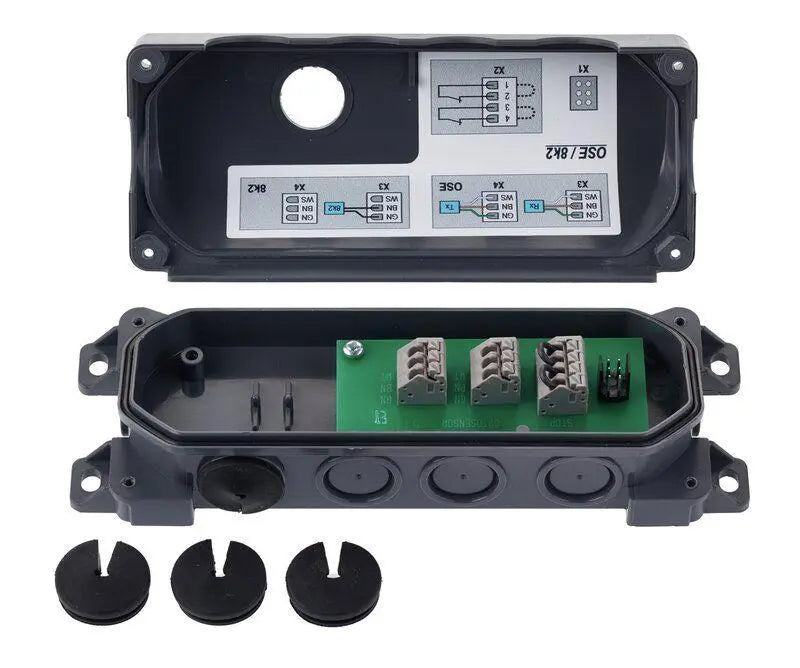

• Torblatt-Anschlussdose mit Platine

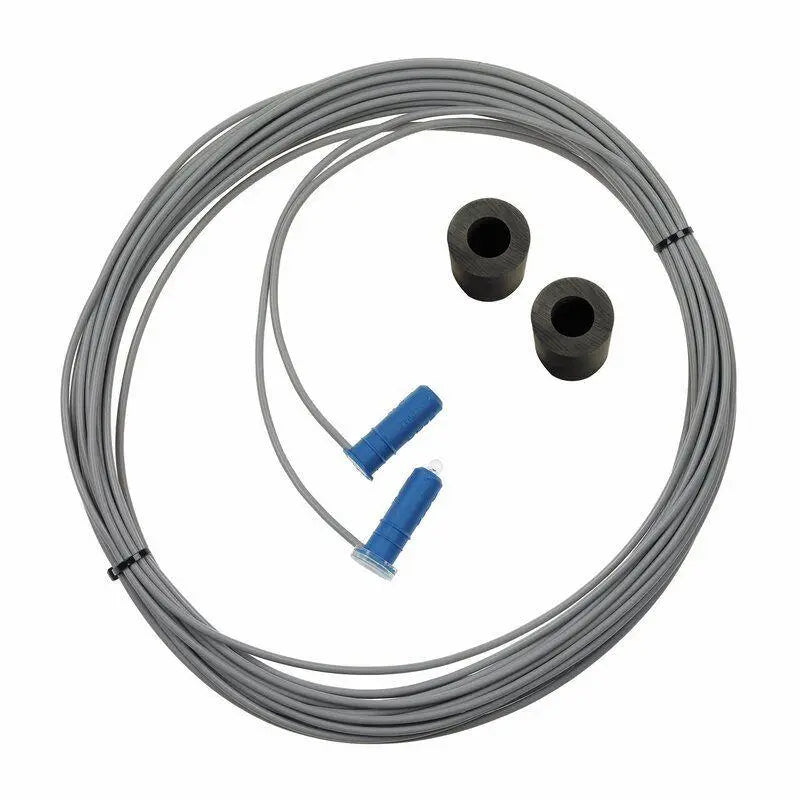

• F-Lichtschranke mit Senderleitung 10.500 mm, Empfängerleitung 1.000 mm und zwei Distanzhülsen 11/22 mm

Artikelnummer 186475, Frequenzeinstellung, Torfläche, 230-V/1~-Netzversorgung, 25,4-mm-Wellenaufnahme und 11-m-Kabelsatz vergleichen. Zusätzlich muss die vorhandene oder vorgesehene Antriebsschiene einen passenden Führungsschlitten mit Entriegelungsmechanismus besitzen; eine separate Notbedienung ist im Antrieb nicht enthalten.
