Marantec STA 1-10-24 KE Industrietorantrieb mit CS320 – 7,0 m

Das Marantec Antriebsset STA 1-10-24 KE mit CS 320 ist für federausgeglichene Sektionaltore bis 30 m² ausgelegt. Der 400-V-Drehstromantrieb liefert 100 Nm bei 24 min⁻¹ und wird über eine 25,4-mm-Hohlwelle mit der Torwelle verbunden.

Technische Ausführung

Der Wellenantrieb bewegt das Tor über ein doppelt gelagertes Schneckengetriebe. Die Endlagen werden elektronisch per Absolutwertgeber erfasst; zur manuellen Betätigung steht eine Nothandkette der Ausführung KE bereit. Die im Set enthaltene CS 320 ist für dieses Paket im Automatikbetrieb ausgewiesen. Die automatische Betriebsart setzt ein zur Toranlage passendes Sicherheitskonzept und fachgerechte Verdrahtung voraus.

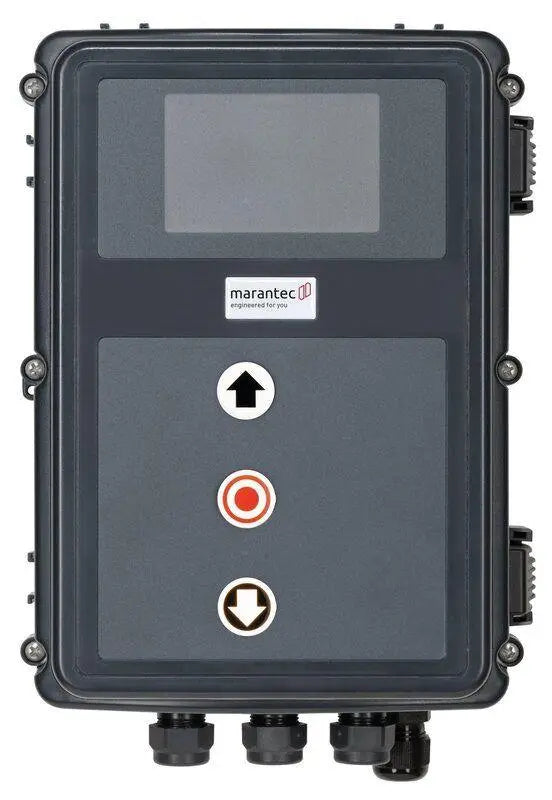

Die externe Lastschützsteuerung CS 320 verarbeitet die Endlagen des elektronischen Absolutwertgebers (AWG). Das im Deckel montierte LC-Display und der elektronische 3-fach-Taster dienen zur Einrichtung, Bedienung und Diagnose. Vier Relaisausgänge und zwei Eingänge sind programmierbar; außerdem stehen Torlaufzähler, Wartungsalarm und Fehlerspeicher zur Verfügung.

• Sicherheitsanschlüsse: Sicherheitskreis, Schließkantensicherung in ZU-Richtung (Opto, 8,2 kΩ, Druckwellenleiste oder voreilende Lichtschranke), Schließkantensicherung in AUF-Richtung (8,2 kΩ oder Opto) sowie zwei Lichtschranken
• Erweiterung: Schnittstelle für Erweiterungsmodule sowie Steckplätze für Funkmodul, Wochenzeitschaltuhr und ein 2-Kanal-Funk-Übertragungssystem; diese Module gehören nur bei ausdrücklicher Nennung zum Lieferumfang
• AWG-Funktionen: programmierbare Zwischenstellung, Kraftbegrenzung in AUF-Richtung sowie Drehrichtungsüberwachung und -erkennung

Technische Daten

• Hersteller / Artikelnummer: Marantec Marienfeld GmbH & Co. KG / 188036
• Antrieb: STA 1-10-24 KE, externe Steuerung, steckbare Anschlüsse
• Einsatzbereich: federausgeglichene Sektionaltore bis 30 m²
• Versorgung: 400 V/3~, 50 Hz; bauseitige Absicherung 16 A
• Motorleistung / Nennstrom: 0,37 kW / 2,00 A bei 400 V/3~
• Drehmoment / Drehzahl: 100 Nm / 24 min⁻¹
• Zulässige Zyklen: maximal 20 pro Stunde bei gleichmäßiger Verteilung und 10 Abtriebsumdrehungen je Fahrt; bei 40 bis 60 °C um 50 % reduzieren
• Endlagensystem: elektronischer Absolutwertgeber (AWG)

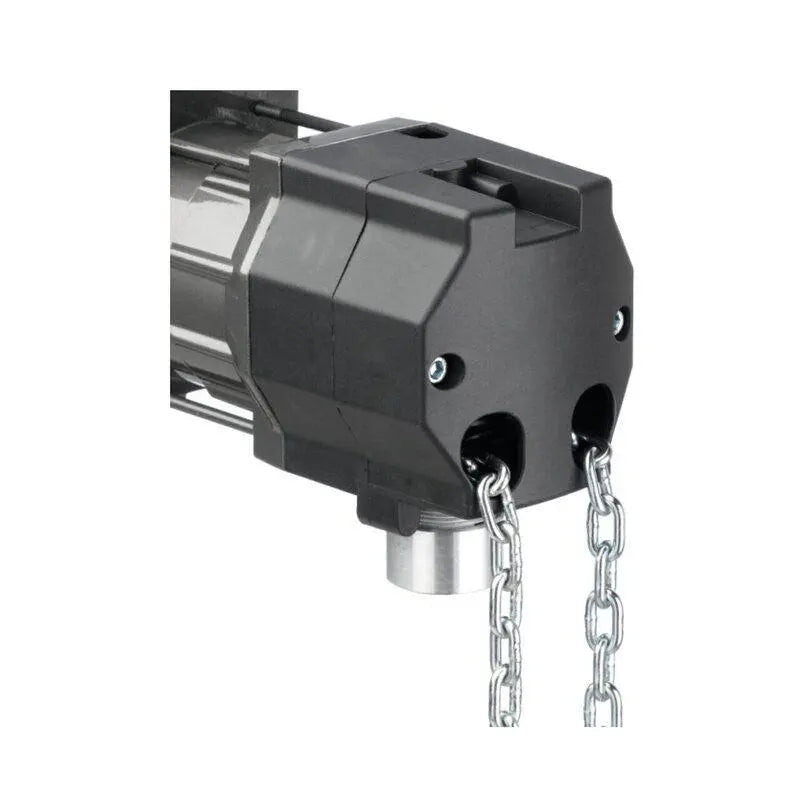

• Notbedienung: Nothandkette (KE), 9.000 mm im Set
• Wellenaufnahme: 25,4 mm
• Schutzart / Temperatur: Antrieb IP54, −20 bis +60 °C; Steuerung IP65, −10 bis +45 °C
• Haltemoment / Überlastschutz: mindestens 600 Nm / Thermoschutz 140 °C

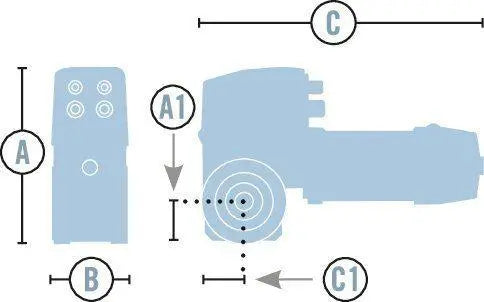

• Antriebsmaße: Maß A 245 mm, B 104 mm, C 409 mm; Gewicht 15 kg
• Steuerung: CS 320, 2,2 kW, Automatikbetrieb, 24-V-DC-Steuerspannung, CEE-Stecker 5-polig rot, 215 × 275 × 190 mm

Lieferumfang

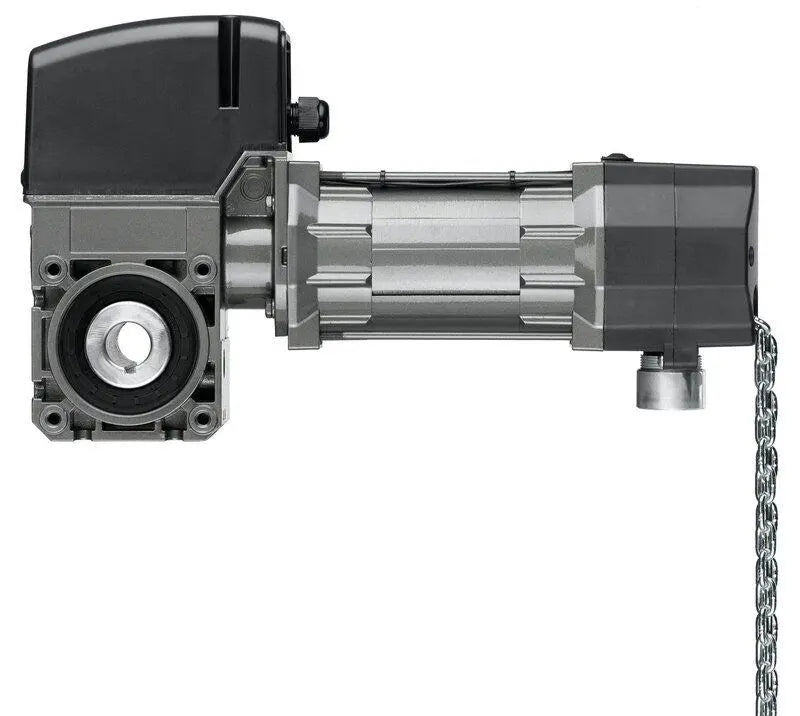

• Antrieb STA 1-10-24 KE 400 V/3~ mit AWG, 25,4-mm-Wellenaufnahme und 1.000-mm-Haspelkette

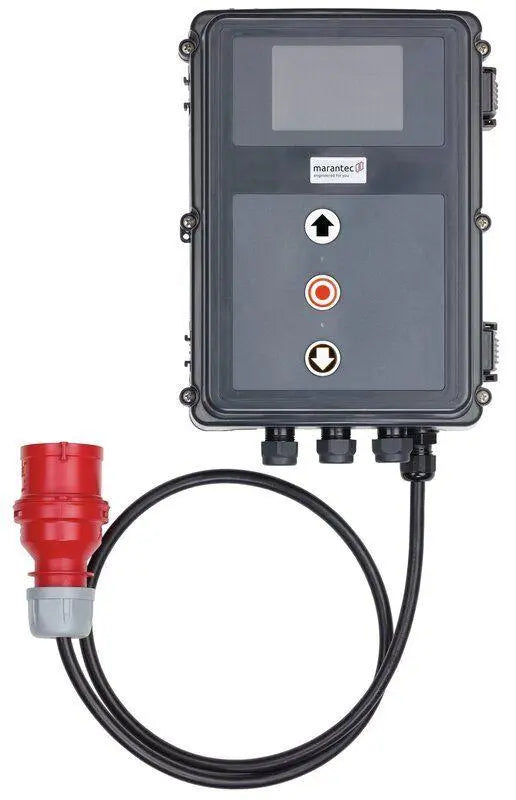

• Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster, LC-Display und rotem 5-poligem CEE-Stecker

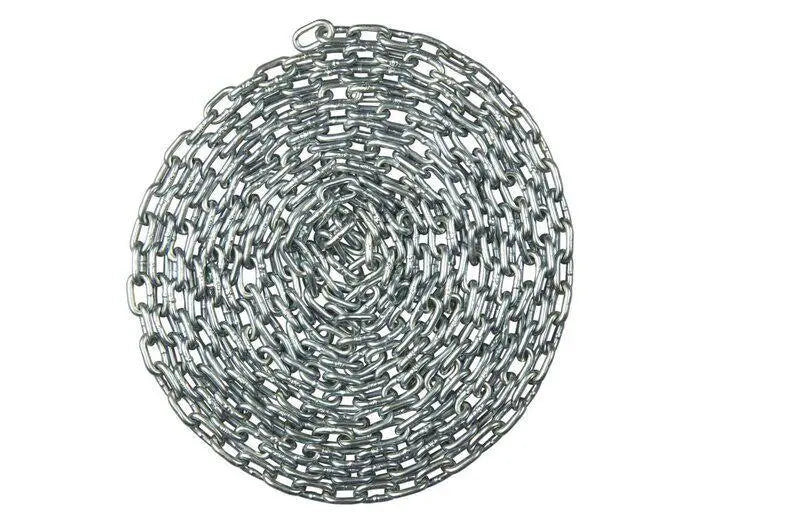

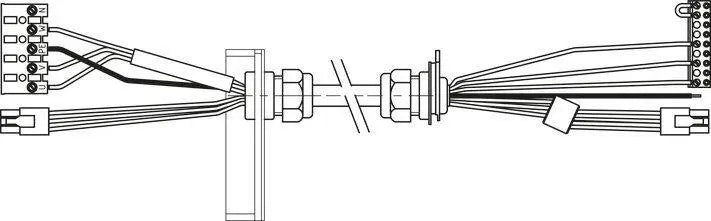

• 7.000-mm-Kabelsatz sowie 9.000-mm-Haspelkette mit zwei Kettenschlössern

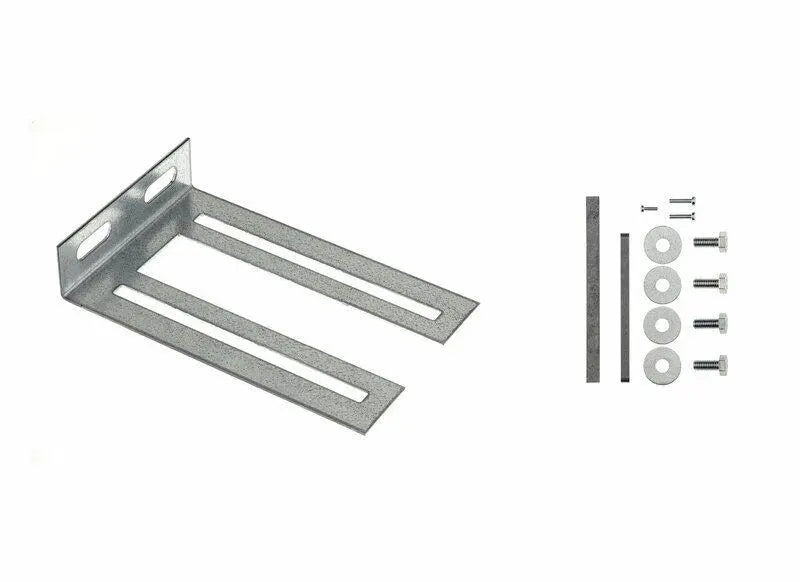

• Drehmomentstütze in L-Form und Zubehörbeutel STA Standard

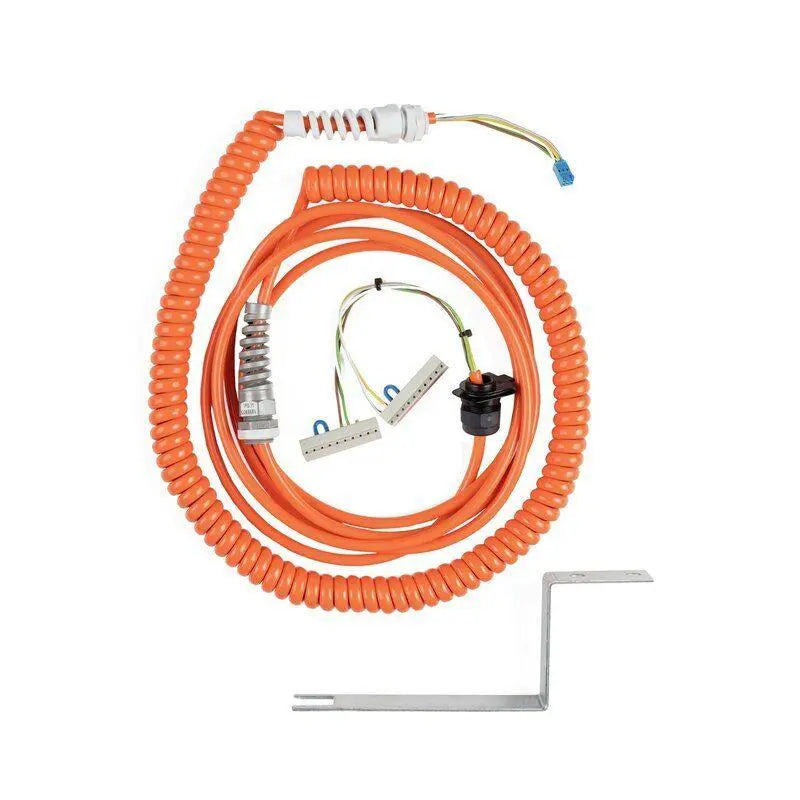

• Spiralkabel 5 × 0,25 mm², ungewendelt 3.000 mm, mit Montage- und Anschlusskomponenten

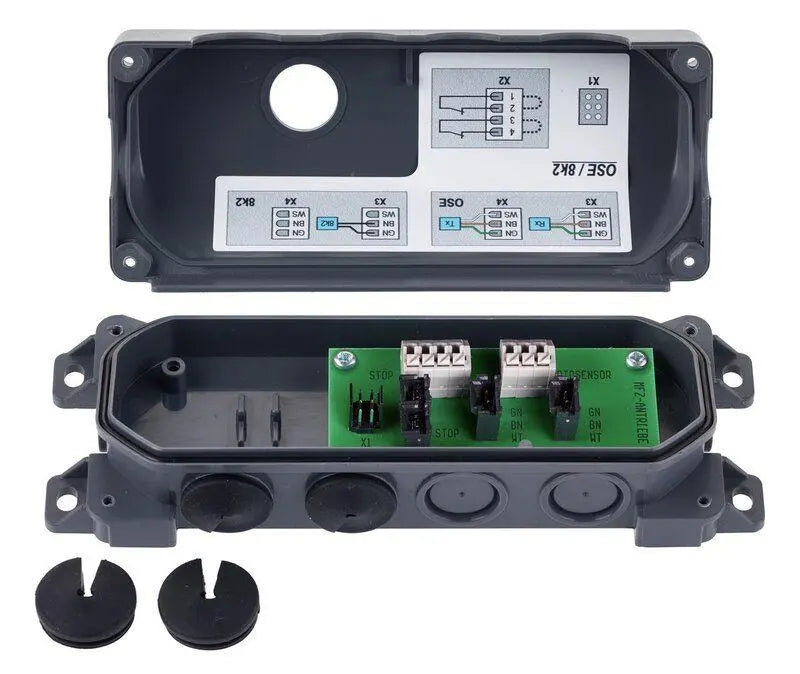

• Torblatt-Anschlussdose mit Platine

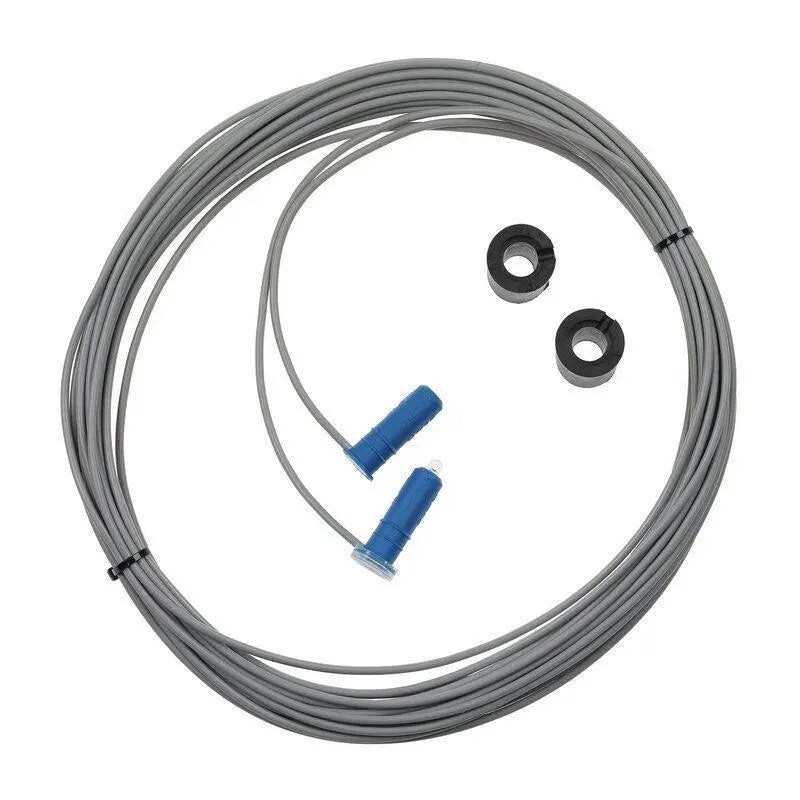

• F-Lichtschranke mit Senderleitung 10.500 mm, Empfängerleitung 1.000 mm und zwei Distanzhülsen 11/22 mm

Artikelnummer 188036, 400-V/3~-Versorgung, maximale Torfläche, 25,4-mm-Torwelle, 7-m-Kabelsatz und 9-m-Haspelkette prüfen. Für den ausgewiesenen Automatikbetrieb müssen die vorgesehenen Sicherheitskreise, Schließkanten- und Lichtschrankensignale zur vorhandenen Toranlage passen.
