Marantec STA 1-10-24 E-KE Industrietorantrieb mit CS320

Das Marantec Antriebsset STA 1-10-24 E-KE mit CS 320 ist für federausgeglichene Sektionaltore bis 30 m² vorgesehen. Der 400-V-Drehstromantrieb erreicht 100 Nm bei 24 min⁻¹ und besitzt eine Wartungsentriegelung mit Nothandkette.

Technische Ausführung

Der Antrieb sitzt auf einer 25,4-mm-Torwelle und bewegt sie über ein Schneckengetriebe. Ein elektronischer Absolutwertgeber liefert der CS 320 die Torposition. Die E-KE-Ausführung ermöglicht Entriegelung und manuelle Kettenbetätigung. Gegenüber anderen Sets derselben Antriebsbaureihe sind hier insbesondere die 11-m-Haspelkette, die L-förmige Drehmomentstütze und der konkrete Zubehörbeutel maßgeblich.

Die externe Lastschützsteuerung CS 320 verarbeitet die Endlagen des elektronischen Absolutwertgebers (AWG). Das im Deckel montierte LC-Display und der elektronische 3-fach-Taster dienen zur Einrichtung, Bedienung und Diagnose. Vier Relaisausgänge und zwei Eingänge sind programmierbar; außerdem stehen Torlaufzähler, Wartungsalarm und Fehlerspeicher zur Verfügung.

• Sicherheitsanschlüsse: Sicherheitskreis, Schließkantensicherung in ZU-Richtung (Opto, 8,2 kΩ, Druckwellenleiste oder voreilende Lichtschranke), Schließkantensicherung in AUF-Richtung (8,2 kΩ oder Opto) sowie zwei Lichtschranken
• Erweiterung: Schnittstelle für Erweiterungsmodule sowie Steckplätze für Funkmodul, Wochenzeitschaltuhr und ein 2-Kanal-Funk-Übertragungssystem; diese Module gehören nur bei ausdrücklicher Nennung zum Lieferumfang
• AWG-Funktionen: programmierbare Zwischenstellung, Kraftbegrenzung in AUF-Richtung sowie Drehrichtungsüberwachung und -erkennung

Technische Daten

• Hersteller / Artikelnummer: Marantec Marienfeld GmbH & Co. KG / 189789
• Antrieb: STA 1-10-24 E-KE, externe Steuerung, steckbare Anschlüsse
• Einsatzbereich: federausgeglichene Sektionaltore bis 30 m²
• Versorgung: 400 V/3~, 50 Hz; bauseitige Absicherung 16 A
• Motorleistung / Nennstrom: 0,37 kW / 2,00 A bei 400 V/3~
• Drehmoment / Drehzahl: 100 Nm / 24 min⁻¹
• Zulässige Zyklen: maximal 20 pro Stunde bei gleichmäßiger Verteilung und 10 Abtriebsumdrehungen je Fahrt; bei 40 bis 60 °C um 50 % reduzieren
• Endlagensystem: elektronischer Absolutwertgeber (AWG)

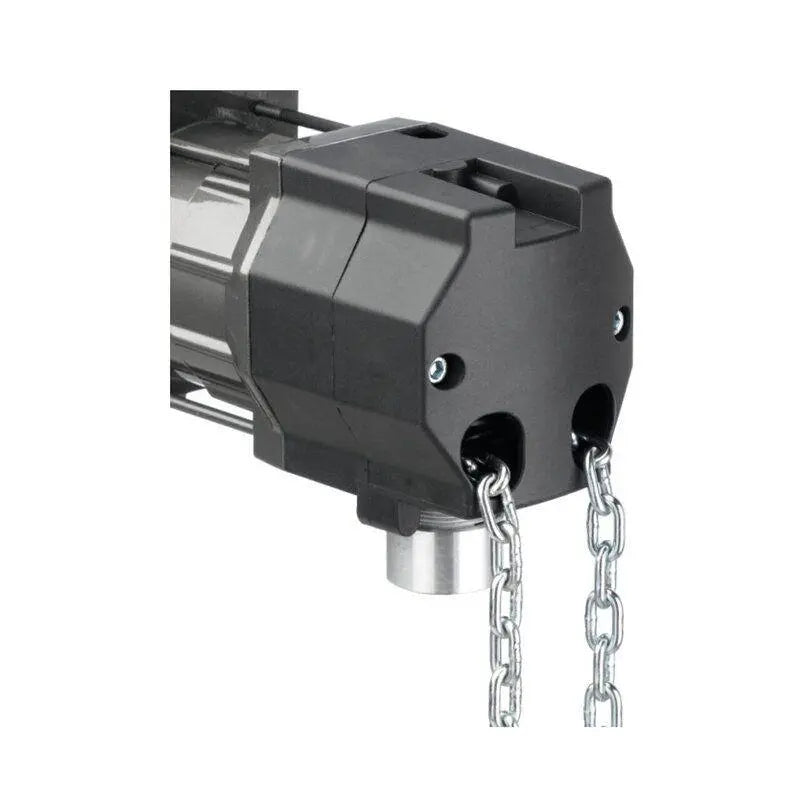

• Notbedienung: Wartungsentriegelung mit Nothandkette (E-KE), 11.000-mm-Kette im Set
• Wellenaufnahme: 25,4 mm
• Schutzart / Temperatur: Antrieb IP54, −20 bis +60 °C; Steuerung IP65, −10 bis +45 °C
• Haltemoment / Überlastschutz: mindestens 600 Nm / Thermoschutz 140 °C

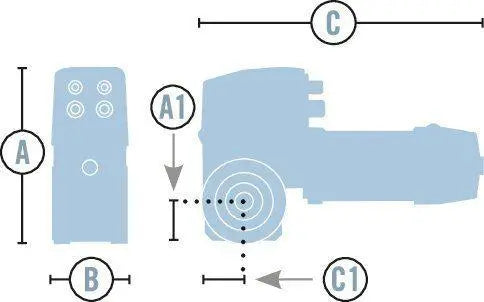

• Antriebsmaße: Maß A 245 mm, B 104 mm, C 409 mm; Gewicht 15 kg
• Steuerung: CS 320, 2,2 kW, Totmannbetrieb, CEE-Stecker 5-polig rot, 215 × 275 × 190 mm

Lieferumfang

• Antrieb STA 1-10-24 E-KE 400 V/3~ mit AWG, 25,4-mm-Wellenaufnahme und 1.000-mm-Haspelkette
• Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster, LC-Display und rotem 5-poligem CEE-Stecker
• 7.000-mm-Kabelsatz sowie 11.000-mm-Haspelkette mit zwei Kettenschlössern
• Drehmomentstütze in L-Form
• Passfeder für Vollwelle und hohe Passfeder für 25,4-/31,75-mm-Hohlwelle

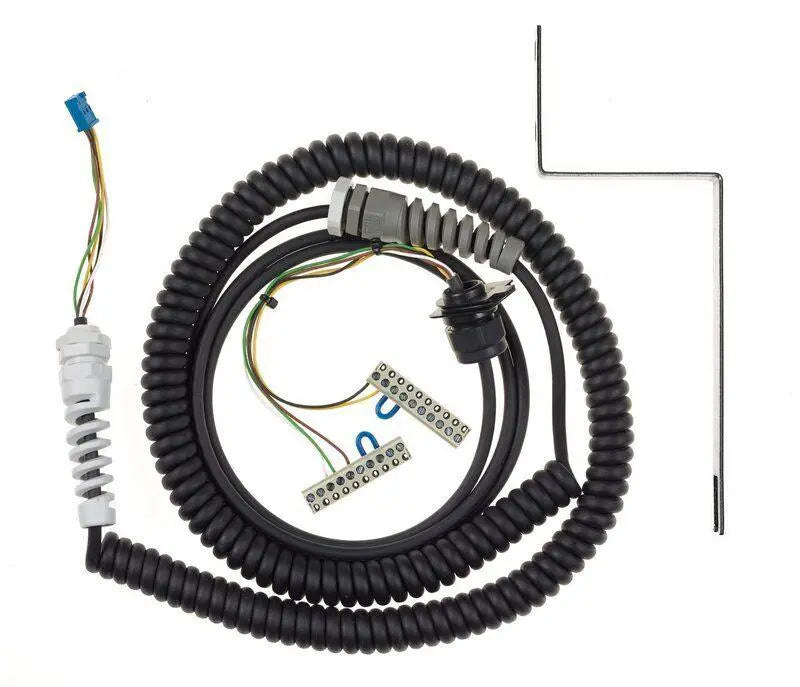

• Spiralkabel 5 × 0,25 mm², ungewendelt 1.600 mm, mit Montage- und Anschlusskomponenten
• Torblatt-Anschlussdose mit Platine
• F-Lichtschranke mit Senderleitung 10.500 mm, Empfängerleitung 1.000 mm und zwei Distanzhülsen 11/22 mm

Artikelnummer 189789, 400-V/3~-Netzanschluss, 25,4-mm-Welle, E-KE-Ausführung, 7-m-Kabelsatz und 11-m-Haspelkette prüfen. Das Set unterscheidet sich im Lieferumfang von der ähnlich bezeichneten Artikelnummer 189788; Drehmomentstütze, Kettenlänge und Torblatt-Anschlusskomponenten dürfen nicht gleichgesetzt werden.
