Produktdetails

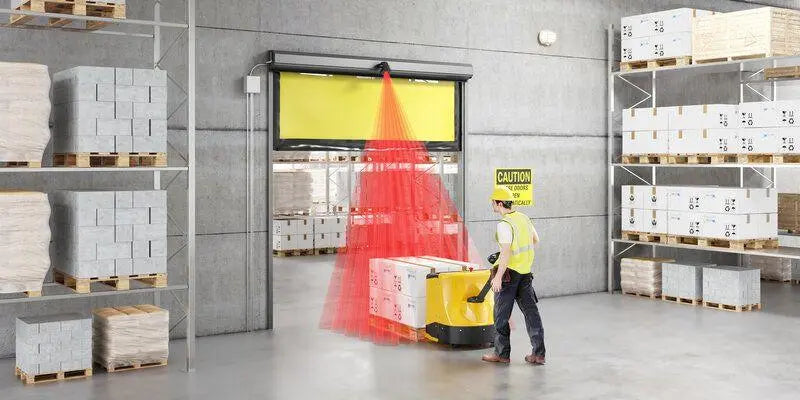

Der Marantec MILAN ist ein Aktiv-Infrarot-Anwesenheitssensor für den Vorraum eines Tores. Er erkennt anwesende Personen oder Objekte in einem einstellbaren Infrarotfeld und stellt die Signale über zwei potentialfreie Wechslerkontakte bereit.

Funktion und Einsatz

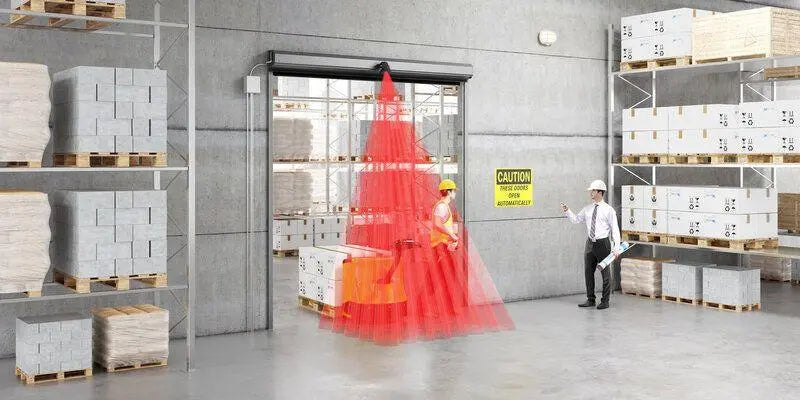

Das maximal 4 × 4 m große Aktiv-Infrarotfeld und die Mindestgröße der zu erfassenden Objekte sind anpassbar. Der Sensor ist für Montagehöhen von 2,5 bis 6,0 m vorgesehen.

Passend für / Voraussetzungen

Marantec gibt den MILAN für Marantec-Steuerungen und Steuerungen anderer Fabrikate an. Er benötigt 12–24 V AC/DC und geeignete Eingänge für zwei potentialfreie Wechslerkontakte. Versorgung, Eingangsfunktion und Anschlussbelegung müssen zur Steuerung passen.

Technische Daten

  • Produkttyp: Aktiv-Infrarot-Anwesenheitssensor
  • Hersteller-Artikelnummer: 148763
  • Anschlussart: konventionell
  • Ausgänge: 2 potentialfreie Relaiskontakte (CO)
  • Kontaktart: 2 CO
  • Betriebsspannung: 12-24 V-AC 12-24 V-DC
  • Leistungsaufnahme: 3,5 W
  • Maximale Kontaktbelastung: 42 VA/30 W
  • Sensorprinzip: Aktiv-Infrarot
  • Wellenlänge: 875 nm
  • Montagehöhe: 2,5 bis 6 m
  • Max. Aktiv-Infrarot-Erfassungsfeld (B × L): 4 × 4 m
  • Temperaturbereich: -30 bis 60 °C
  • Schutzart: IP65
  • Farbe: schwarz
  • Maße (B × H × T): 127 × 102 × 96 mm
  • Anschlusskabel: 10 m

Lieferumfang

Anwesenheitssensor, Anschlusskabel, 10 m.

Vor der Bestellung prüfen

  • Hersteller-Artikelnummer und genaue Sensorbezeichnung
  • Versorgungsspannung sowie Art und Anzahl der benötigten Steuereingänge
  • Montagehöhe, Erfassungsfeld und Einbauposition
  • Anschlussbelegung, Kontaktbelastung und gewünschte Schalt- beziehungsweise Sicherheitsfunktion
