Produktdetails

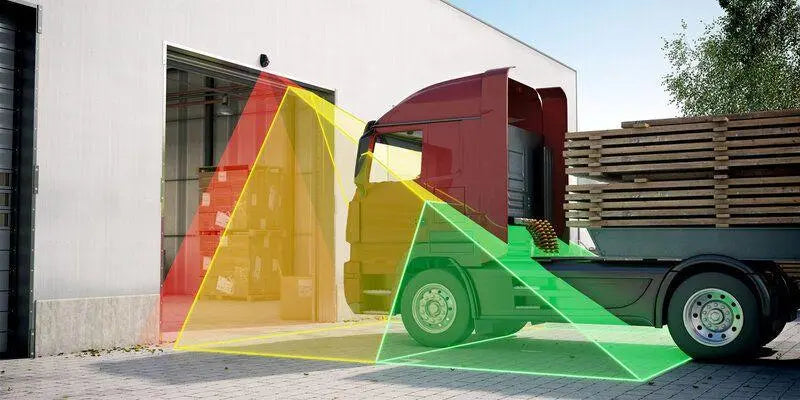

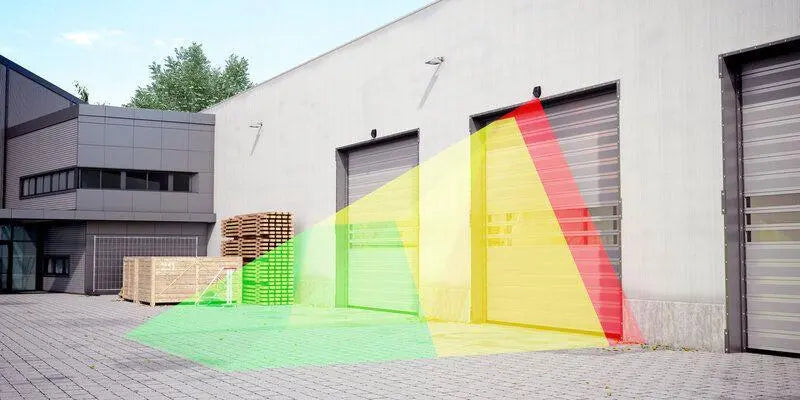

Der Marantec LZR-WIDESCAN ist ein laserbasierter Bewegungs- und Anwesenheitssensor für Vertikaltore. Er überwacht ein großes Erfassungsfeld vor dem Tor und kann erkannte Bewegungen beziehungsweise Anwesenheit über drei potentialfreie Relaiskontakte an eine geeignete Steuerung melden.

Funktion und Einsatz

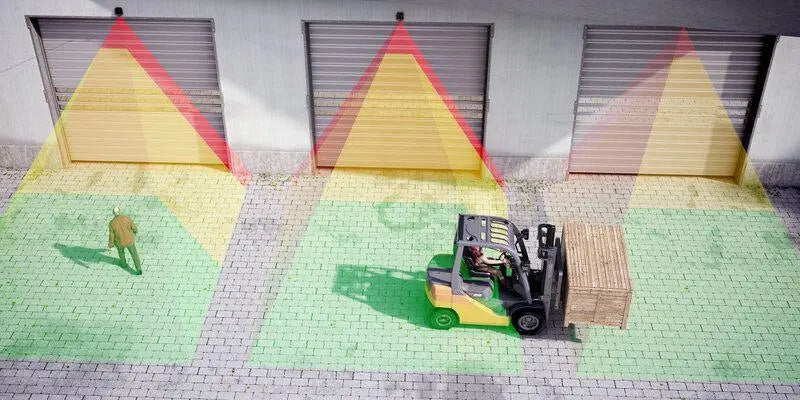

Richtungserkennung und ein Personen-/Fahrzeugfilter unterstützen die bedarfsgerechte Öffnung. Drei virtuelle Zugschalter und unterschiedliche Öffnungshöhen in Abhängigkeit von der Objektgröße sind programmierbar. Einrichtung und Diagnose erfolgen über das integrierte LC-Display oder per Bluetooth-App.

Passend für / Voraussetzungen

Marantec gibt den LZR-WIDESCAN für Marantec-Steuerungen und Steuerungen anderer Fabrikate an. Er benötigt 12–24 V AC oder 12–30 V DC, geeignete Eingänge für seine drei potentialfreien Relaiskontakte und bei Nutzung der Testfunktion einen passenden Testausgang. Bei vielen Steuerungen ist ein zusätzliches Netzteil erforderlich.

Technische Daten

  • Produkttyp: Laser-Bewegungs- und Anwesenheitssensor
  • Hersteller-Artikelnummer: 160034
  • Anschlussart: konventionell
  • Ausgänge: 3 potentialfreie Relaiskontakte (1 CO, 1 NO, 1 NC)
  • Eingang: 1 Testeingang
  • Betriebsspannung: 12-24 V-AC 12-30 V-DC
  • Leistungsaufnahme: 15 W
  • Maximale Kontaktbelastung: 48 VA/30 W
  • Sensorprinzip: Laser
  • Wellenlänge: 905 nm
  • Max. Laser-Erfassungsfeld (B × L): 10 × 10 m
  • Temperaturbereich: -30 bis 60 °C
  • Schutzart: IP65
  • Farbe: schwarz
  • Maße (B × H × T): 150 × 200 × 100 mm
  • Anschlusskabel: 10 m

Lieferumfang

Bewegungs- und Anwesenheitssensor, Anschlusskabel, 10 m.

Vor der Bestellung prüfen

  • Hersteller-Artikelnummer und genaue Sensorbezeichnung
  • Versorgungsspannung sowie Art und Anzahl der benötigten Steuereingänge
  • Montagehöhe, Erfassungsfeld und Einbauposition
  • Anschlussbelegung, Kontaktbelastung und gewünschte Schalt- beziehungsweise Sicherheitsfunktion
