Produktdetails

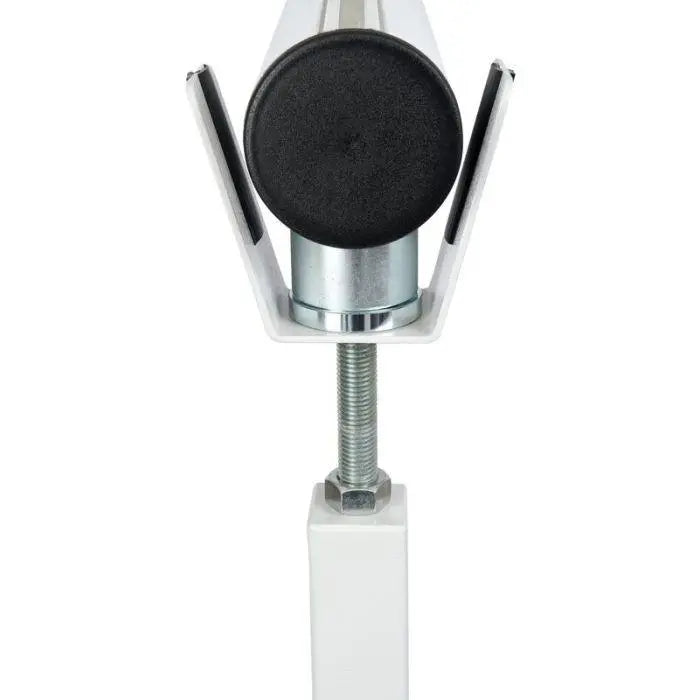

Die Marantec Lock 730 ist eine 24-V-Magnetverriegelung zum Niederhalten eines kompatiblen Schrankenbaums in geschlossener Stellung. Der Elektromagnet arbeitet zusammen mit der am Schrankenbaum montierten Ankerplatte und benötigt einen dafür vorbereiteten Gabelstützpfosten.

Funktion und Einsatz

Bei angelegter Betriebsspannung hält der Magnet die Ankerplatte mit bis zu 1.400 N fest. Die Verriegelung ist für Schrankenanlagen vorgesehen, bei denen der Baum in der unteren Endlage zusätzlich gehalten werden soll. Sie ersetzt weder die Steuerung noch den Gabelstützpfosten.

Passend für

Bestätigt für die Marantec-Rundbäume ASTL4, ASTL4J, ASTL5, ASTL5J, ASTL6, ASTL6J und ASTL8. Der Einsatz ist nur zusammen mit einem Gabelstützpfosten mit Aufnahme für eine Magnetverriegelung vorgesehen.

Technische Daten

  • Hersteller: Marantec Marienfeld
  • Modell: Lock 730
  • Artikelnummer: 183328
  • Betriebsspannung: 24 V DC
  • Nennstrom: 0,35 A
  • Leistungsaufnahme: 8,5 W
  • Maximale Haltekraft: 1.400 N
  • Anschlussart: konventionell
  • Schutzart: IP65
  • Anschlussleitung: 4 × 0,75 mm², 10 m

Lieferumfang

Elektromagnet, Befestigungsplatte, Ankerplatte, 10.000 mm Anschlusskabel 4 × 0,75 mm² und Montagematerial.

Vor der Bestellung prüfen

Baumtyp, 90-mm-Rundbaumausführung, vorhandenen Gabelstützpfosten, 24-V-DC-Versorgung und geeignete Ansteuerung vergleichen. Einbauposition und Leitungsführung müssen zur Schrankenanlage passen.
