Produktdetails

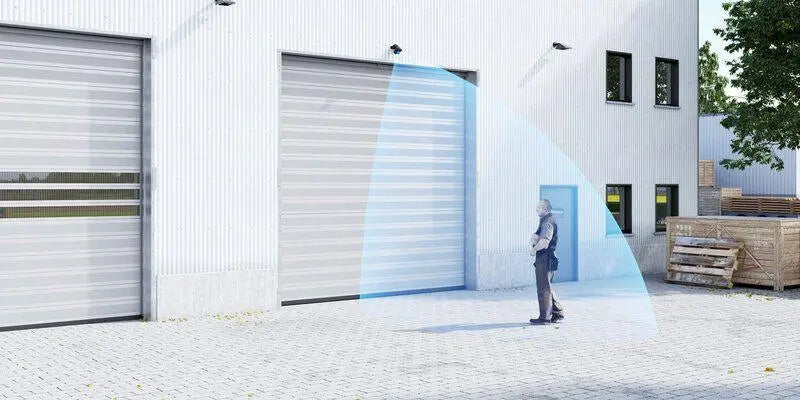

Der Marantec FALCON XL ist ein Radar-Bewegungsmelder für die berührungslose Anforderung einer Toröffnung bei Montagehöhen von 2,0 bis 3,5 m. Er gibt den Schaltbefehl über einen potentialfreien Wechslerkontakt an eine geeignete Torsteuerung weiter.

Funktion und Einsatz

Die Richtungserkennung kann zwischen Annäherung und Entfernen unterscheiden. Ein Erfassungsfilter ist zur Unterscheidung von Personen und Fahrzeugen vorgesehen. Das maximale Radar-Erfassungsfeld beträgt 4 × 2 m.

Passend für / Voraussetzungen

Marantec gibt den FALCON XL für Marantec-Steuerungen und Steuerungen anderer Fabrikate an. Die Nachrüstung setzt 12–24 V AC/DC und einen geeigneten Steuereingang für einen potentialfreien Wechslerkontakt voraus; die konkrete Anschlussbelegung ist abzugleichen.

Technische Daten

  • Produkttyp: Radar-Bewegungsmelder
  • Hersteller-Artikelnummer: 159708
  • Anschlussart: konventionell
  • Ausgänge: 1 potentialfreier Relaiskontakt (CO)
  • Kontaktart: 1 CO
  • Betriebsspannung: 12-24 V-AC 12-24 V-DC
  • Leistungsaufnahme: 2 W
  • Maximale Kontaktbelastung: 60 VA/30 W
  • Sensorprinzip: Radar
  • Radarfrequenz: 2,4 GHz
  • Montagehöhe: 2 bis 3,5 m
  • Max. Radar-Erfassungsfeld (B × L): 4 × 2 m
  • Temperaturbereich: -30 bis 60 °C
  • Schutzart: IP65
  • Farbe: schwarz
  • Maße (B × H × T): 127 × 102 × 96 mm
  • Anschlusskabel: 10 m

Lieferumfang

Bewegungssensor, Anschlusskabel, 10 m.

Vor der Bestellung prüfen

  • Hersteller-Artikelnummer und genaue Sensorbezeichnung
  • Versorgungsspannung sowie Art und Anzahl der benötigten Steuereingänge
  • Montagehöhe, Erfassungsfeld und Einbauposition
  • Anschlussbelegung, Kontaktbelastung und gewünschte Schalt- beziehungsweise Sicherheitsfunktion
