Produktdetails

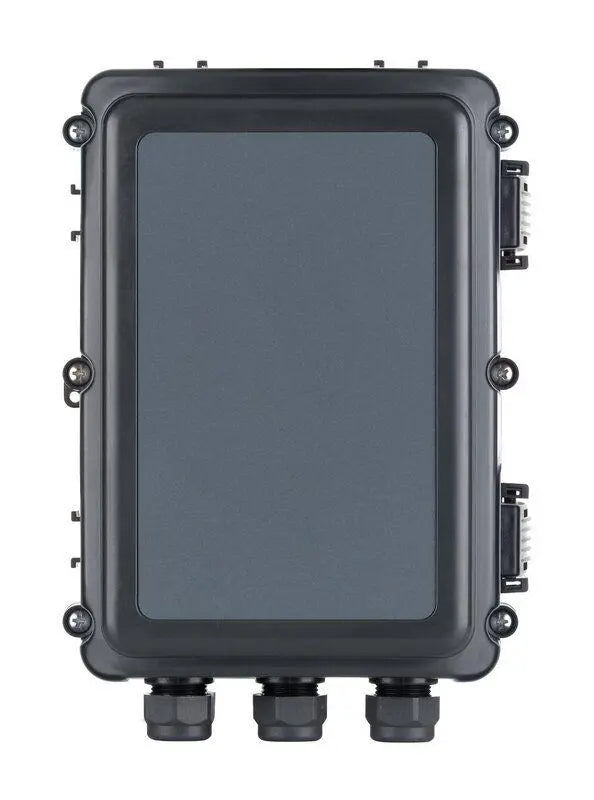

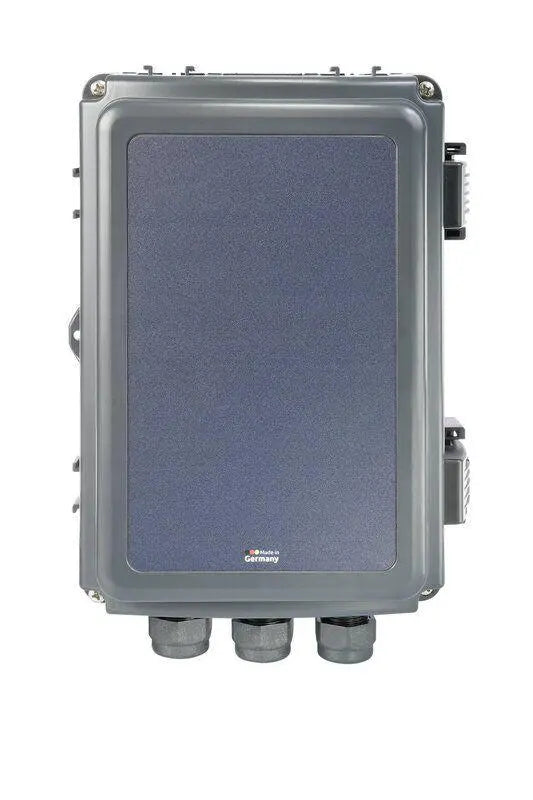

Das Marantec EM 184 ist in dieser Ausführung als MS-Bus-Erweiterungsmodul im CS-Minigehäuse vormontiert. Es ergänzt eine kompatible Torsteuerung um zwei programmierbare und getestete Eingänge für Einzugsicherungen mit OSE-, PNP- oder Relais-Anschluss. Das Gehäuse besitzt Schutzart IP65 und wird mit einem 3 m langen MS-Bus-Verbindungskabel geliefert.

Funktion und Kompatibilität

Das Modul erkennt das angeschlossene Einzugsicherungssystem automatisch. Die Aktivierung kann für AUF- oder ZU-Richtung gewählt werden; die Versorgungsspannung der Einzugsicherung ist auf 12 oder 24 V DC einstellbar. LEDs geben Status- und Diagnosemeldungen aus. Die Einzugsicherungen selbst sind nicht Bestandteil dieses Artikels.

  • Marantec Comfort 260 (speed)
  • Marantec Comfort 270 (speed)
  • Marantec Comfort 280
  • Marantec Comfort 360, 370 und 380
  • Marantec Comfort 390 (plus)
  • Marantec VTA
  • Marantec CS 265 und CS 320

Voraussetzung ist ein zur Ausführung passender MS-Bus-Anschluss.

Technische Daten

  • Hersteller: Marantec Marienfeld
  • Baureihe: EM 184 im CS-Minigehäuse
  • Produkttyp: MS-Bus-Erweiterungsmodul für Einzugsicherungen im Gehäuse
  • Eingänge: 2 programmierbare Eingänge mit Testung
  • Anschließbare Systeme: OSE, PNP oder Relais
  • Eingangsdaten: 24–30 V DC, maximal 0,2 A
  • Wählbare Sensorversorgung: 12 oder 24 V DC
  • Betriebsspannung des Moduls: 24 V DC
  • Schnittstellen: MS-Bus mit RJ14-Stecker, MS-Bus mit 4-poligem Stecker, OSE und PNP
  • Anschlussart: steckbar
  • Diagnose: Status- und Diagnoseanzeige über LEDs
  • Schutzart: IP65
  • Temperaturbereich: −20 bis +60 °C
  • Abmessungen (B × H × T): 165 × 220 × 105 mm
  • Artikelnummer: 121723

Lieferumfang

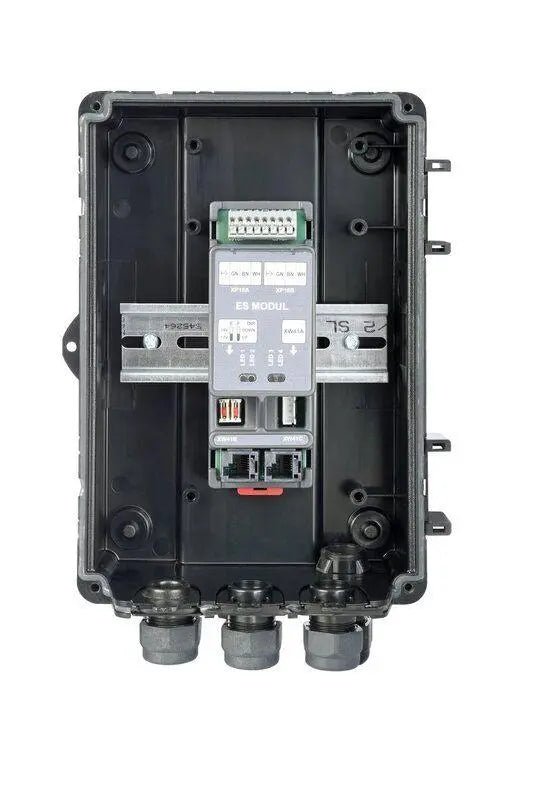

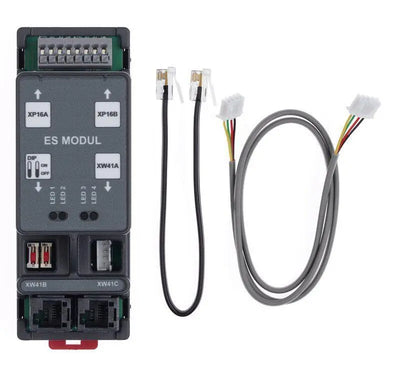

  • 1 Erweiterungsmodul EM 184, im CS-Minigehäuse vormontiert
  • 1 MS-Bus-Verbindungskabel 4-polig/RJ14, 3.000 mm
  • Montagematerial

Artikelnummer, genaue Steuerungs- oder Antriebsausführung und vorhandenen MS-Bus-Anschluss vergleichen. Beim Sicherheitssystem müssen OSE-, PNP- oder Relais-Signal, Eingangsdaten und benötigte Sensorversorgung übereinstimmen. Zusätzlich Montageort und benötigte Kabellänge prüfen; IP65 gilt bei fachgerechter Montage des Gehäuses.

Sicherheitshinweis: Anschluss und Inbetriebnahme dürfen nur durch entsprechend qualifizierte Fachkräfte nach den Unterlagen der vorhandenen Anlage erfolgen.
