Marantec A-Profil 25.30 TTLa Kontaktleistenprofil mit Dichtlippe, 30 m

Das Marantec A-Profil 25.30 TTLa mit der Artikelnummer 186947 ist ein 30 m langes TPE-Kontaktleistenprofil mit seitlicher Dichtlippe. Es wird als zu konfektionierendes Bauteil für eine elektrische Sicherheitskontaktleiste an einer bewegten Tor- oder Türkante eingesetzt. Die innenliegende Schaltkammer nimmt passende Kontaktstecker der Baugröße 25.30 auf; das Profil allein ist keine vollständige Schließkantensicherung.

Funktion und Einsatz

Die fertig konfektionierte Kontaktleiste wird über einen Anschlussstecker mit einer geeigneten 8,2-kOhm-Auswertung verbunden und am gegenüberliegenden Ende mit einem 8,2-kOhm-Abschlussstecker terminiert. Nach der offiziellen Konfektionieranleitung beträgt der Widerstand im unbetätigten Zustand 8,2 kOhm ± 500 Ohm; bei betätigter Kontaktleiste darf er 500 Ohm nicht überschreiten. Die Auswertung der Tor- oder Türsteuerung muss dieses Widerstandssignal verarbeiten können.

Das Profil kann laut Hersteller für verschiedene Tor- oder Türarten verwendet werden, jedoch nur zusammen mit einem passenden Aufnahmeprofil. Die Dichtlippe unterscheidet diese TTLa-Ausführung von der separat geführten TT-Ausführung 186946; ihre Einbaulage und der verfügbare seitliche Bauraum müssen zur vorhandenen Schließkante passen.

Passend für / Systemkomponenten

• Profilbaugröße: A-Profil 25.30 TTLa mit Dichtlippe
• Abschlussstecker: A-Stecker 25.30, 8,2 kOhm, Artikelnummer 186943
• Anschlussstecker: Baugröße 25.30; offiziell bestätigte Kabellängen 0,3 m, 1 m, 2,5 m, 5 m und 10 m
• Aufnahme: geeignetes Aufnahmeprofil erforderlich; Geometrie und Befestigung sind an der vorhandenen Anlage zu prüfen
• Abgrenzung: Artikelnummer 186946 ist die TT-Ausführung ohne die für 186947 ausgewiesene Dichtlippe

Technische Daten

• Produkttyp: Kontaktleistenprofil für eine elektrische Sicherheitskontaktleiste
• Artikelnummer: 186947
• Ausführung: TTLa mit Dichtlippe
• Material: TPE
• Farbe: Schwarz

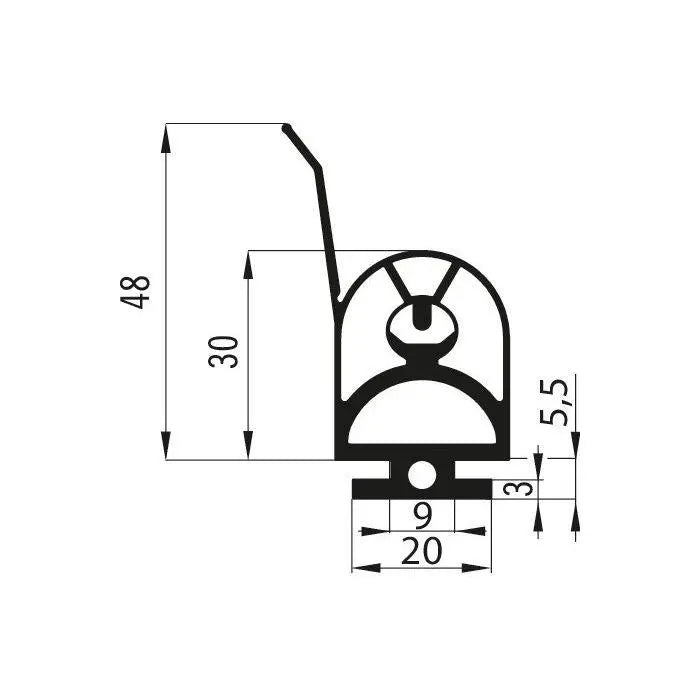

• Abmessungen des Profilkörpers (B × H × L): 25 × 30 × 30.000 mm
• Gewicht: 0,4 kg/m
• Temperaturbereich: −10 bis +50 °C

Lieferumfang

• Kontaktleistenprofil mit Dichtlippe, 30.000 mm

Aufnahmeprofil, Anschluss- und Abschlussstecker, Endkappen, Anschlussleitung sowie Auswertegerät sind im offiziellen Lieferumfang dieser Artikelnummer nicht aufgeführt.

Konfektionierung und Montage

Das Profil muss rechtwinklig und sauber zugeschnitten werden. Wegen der beiden Endkappen ist das Zuschnittmaß laut Anleitung 24 mm kürzer als das fertige Endmaß. Die Endkappen müssen an den markierten Stellen für die Dichtlippe ausgespart werden; bei Kontakt mit Wasser sind zusätzlich die vorgesehenen Wasserabläufe zu öffnen. Nach dem geraden Einsetzen der Kontaktstecker muss die fertige Leiste elektrisch geprüft werden. Konfektionierung und Montage dürfen nur durch Fachpersonal erfolgen.

Vor der Bestellung prüfen

Artikelnummer 186947, Bezeichnung TTLa, Dichtlippenrichtung und seitlichen Bauraum, Profilmaß 25 × 30 mm, benötigte Rollenlänge, Aufnahmeprofil, Steckerbaugröße 25.30 und einen geeigneten 8,2-kOhm-Sicherheitseingang vergleichen. Zusätzlich ist zu klären, ob eine 30-m-Rolle oder ein bereits konfektioniertes Längenmaß benötigt wird.
