Produktdetails

Das Marantec A-Profil 25.30 TT mit der Artikelnummer 186946 ist ein 30 m langes TPE-Kontaktleistenprofil zum Aufbau einer elektrischen Sicherheitskontaktleiste an einer bewegten Tor- oder Türkante. Die innenliegende Schaltkammer nimmt passende Kontaktstecker der Baugröße 25.30 auf. Das Profil ist ein zu konfektionierendes Bauteil und keine vollständige Schließkantensicherung.

Funktion und Einsatz

Die fertig konfektionierte Kontaktleiste wird über einen Anschlussstecker mit einer geeigneten 8,2-kOhm-Auswertung verbunden und am gegenüberliegenden Ende mit einem 8,2-kOhm-Abschlussstecker terminiert. Nach der offiziellen Konfektionieranleitung beträgt der Widerstand im unbetätigten Zustand 8,2 kOhm ± 500 Ohm; bei betätigter Kontaktleiste darf er 500 Ohm nicht überschreiten. Die Auswertung der Tor- oder Türsteuerung muss dieses Widerstandssignal verarbeiten können.

Das Profil kann laut Hersteller für verschiedene Tor- oder Türarten verwendet werden, jedoch nur zusammen mit einem passenden Aufnahmeprofil. Die Eignung der gesamten Schließkantensicherung hängt außerdem von Montageposition, Auswertung und den anlagenspezifischen Sicherheitsanforderungen ab.

Passend für / Systemkomponenten

  • Profilbaugröße: A-Profil 25.30 TT
  • Abschlussstecker: A-Stecker 25.30, 8,2 kOhm, Artikelnummer 186943
  • Anschlussstecker: Baugröße 25.30; offiziell bestätigte Kabellängen 0,3 m, 1 m, 2,5 m, 5 m und 10 m
  • Aufnahme: geeignetes Aufnahmeprofil erforderlich; Geometrie und Befestigung sind an der vorhandenen Anlage zu prüfen
  • Abgrenzung: Artikelnummer 186947 ist die getrennte TTLa-Ausführung mit Dichtlippe

Technische Daten

  • Produkttyp: Kontaktleistenprofil für eine elektrische Sicherheitskontaktleiste
  • Artikelnummer: 186946
  • Material: TPE
  • Farbe: Schwarz

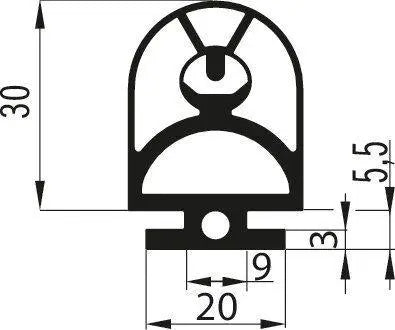

  • Abmessungen (B × H × L): 25 × 30 × 30.000 mm
  • Gewicht: 0,34 kg/m
  • Temperaturbereich: −10 bis +50 °C

Lieferumfang

  • Kontaktleistenprofil, 30.000 mm

Aufnahmeprofil, Anschluss- und Abschlussstecker, Endkappen, Anschlussleitung sowie Auswertegerät sind im offiziellen Lieferumfang dieser Artikelnummer nicht aufgeführt.

Konfektionierung und Montage

Das Profil muss rechtwinklig und sauber zugeschnitten werden. Wegen der beiden Endkappen ist das Zuschnittmaß laut Anleitung 24 mm kürzer als das fertige Endmaß. Bei Kontakt mit Wasser sind die vorgesehenen Wasserabläufe der Endkappen zu öffnen. Nach dem geraden Einsetzen der Kontaktstecker muss die fertige Leiste elektrisch geprüft werden. Konfektionierung und Montage dürfen nur durch Fachpersonal erfolgen.

Vor der Bestellung prüfen

Artikelnummer 186946, TT-Ausführung ohne die bei 186947 ausgewiesene Dichtlippe, Profilmaß 25 × 30 mm, benötigte Rollenlänge, Aufnahmeprofil, Steckerbaugröße 25.30 und einen geeigneten 8,2-kOhm-Sicherheitseingang vergleichen. Zusätzlich ist zu klären, ob eine 30-m-Rolle oder ein bereits konfektioniertes Längenmaß benötigt wird.
