Produktdetails

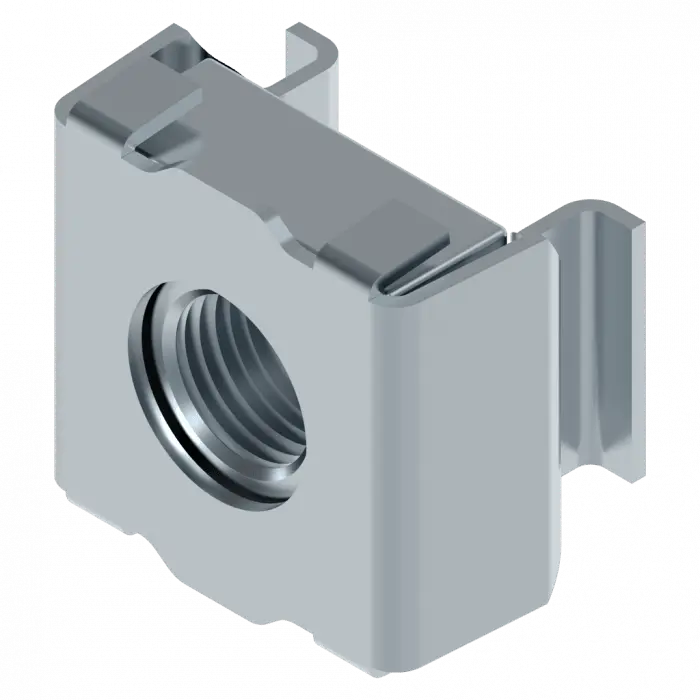

Die Käfigmutter M6 nach DIN 88109 ist ein verzinktes Stahl-Befestigungsteil für das TS100-Zugfedersystem. Sie wird in einer passenden Aufnahme gehalten und stellt dort ein M6-Innengewinde bereit. Laut offizieller Produktseite wird sie zusammen mit der Flügelschraube 8404 zur Befestigung der vorgespannten TS100-Zugfeder verwendet.

Funktion und Einsatz

Der Käfig hält die Mutter in der vorgesehenen Blechaufnahme und ermöglicht die Schraubverbindung mit dem bestätigten Gegenstück 8404. Aufnahmegeometrie und Einbaulage müssen zur Käfigform passen; die bloße Gewindeübereinstimmung M6 bestätigt keine Eignung für eine andere Toranlage.

Passend für / Zuordnung

  • Bestätigtes Torsystem: TS100
  • Bestätigter Produktbereich: Garagentore, ERA-RES
  • Bestätigtes Gegenstück: Flügelschraube mit Referenz 8404
  • Bestätigte Funktion: Befestigung der vorgespannten TS100-Zugfeder

Technische Daten

  • Produkttyp: Käfigmutter
  • Gewinde: M6
  • Norm: DIN 88109
  • Material: Stahl
  • Oberfläche: verzinkt

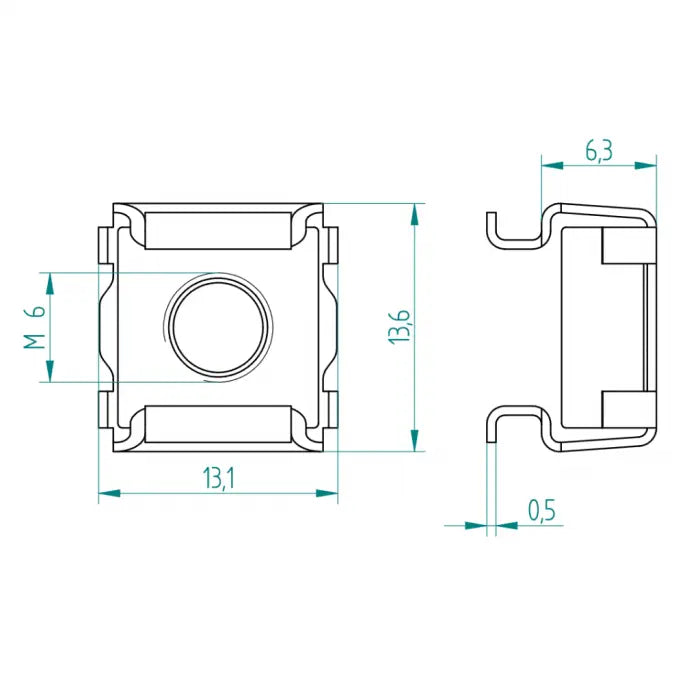

  • Breite × Höhe laut Zeichnung: 13,1 × 13,6 mm
  • Tiefe laut Zeichnung: 6,3 mm
  • Materialstärke des Käfigs laut Zeichnung: 0,5 mm
  • Grundartikelnummer: 8403
  • Offizielle Verpackungsausführung: 8403|BOX
  • Verpackungseinheit: Karton mit 100 Stück

Lieferumfang

Der angebotene Karton enthält 100 Käfigmuttern M6. Die Flügelschraube 8404, Zugfeder und weitere Montageteile sind nicht als Bestandteil dieser Verpackung ausgewiesen.

Vor der Bestellung prüfen

Artikelnummer 8403, TS100-Ausführung, DIN 88109, M6-Gewinde, Käfigabmessungen, Aufnahme und das benötigte Gegenstück 8404 mit der vorhandenen Anlage vergleichen. Arbeiten an der vorgespannten Zugfeder erst durchführen, wenn das Tor gegen Bewegung gesichert und die Federstelle nach der Anlagendokumentation gefahrlos entlastet ist.
