Produktdetails

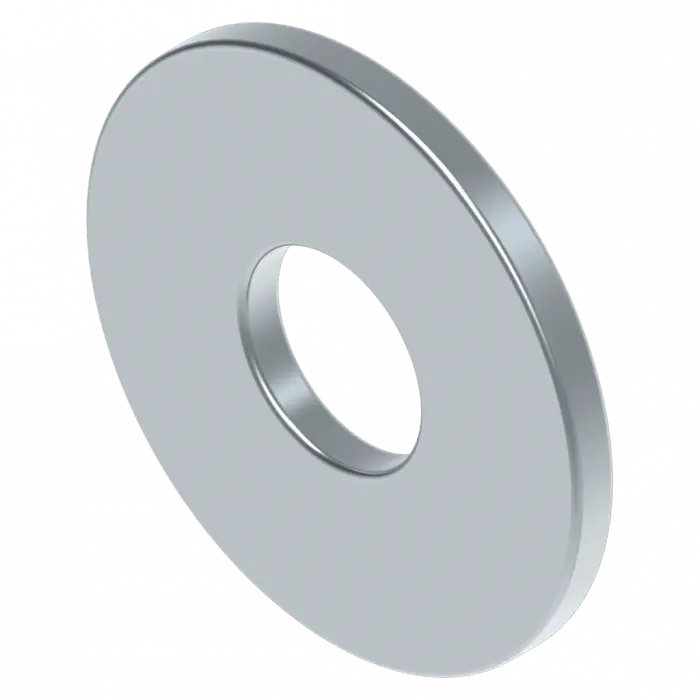

Die Unterlegscheibe M5 × 15 mm ist ein Befestigungsteil für TS-Zugfedern des Systems TS100, Phase 1. Die Scheibe besteht aus verzinktem Stahl und entspricht DIN 9021. Sie wird in der zugehörigen Schraubverbindung als Auflagefläche eingesetzt.

Funktion und Einsatz

Die offizielle Produktseite ordnet die Scheibe der Befestigung von TS-Zugfedern zu. Vor dem Einbau muss deshalb neben der Schraubengröße M5 auch die Ausführung TS100, Phase 1, mit der vorhandenen Federkonstruktion übereinstimmen.

Technische Daten

  • Produkttyp: Unterlegscheibe
  • Größe: M5
  • Außendurchmesser: 15 mm

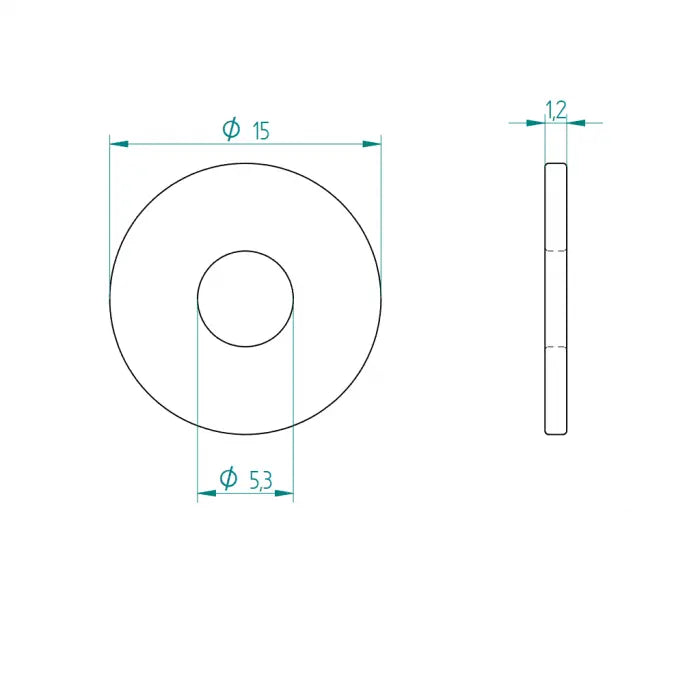

  • Bohrungsdurchmesser laut Produktzeichnung: 5,3 mm
  • Dicke: 1,2 mm
  • Norm: DIN 9021
  • Material/Ausführung: verzinkter Stahl
  • Systemzuordnung: TS100, Phase 1
  • Zuordnung: Garage und Industrie (IND & RES), ERA-RES
  • Artikelnummer: 8405
  • Ausführungs-SKU: 8405|BOX
  • Verpackungseinheit: Karton mit 200 Stück

Lieferumfang

Ein Karton mit 200 Unterlegscheiben. Zugfedern, Schrauben und weitere Befestigungsteile sind nicht als Bestandteil dieser Verpackungseinheit ausgewiesen.

Vor der Bestellung prüfen

Systembezeichnung TS100, Phase 1, Artikelnummer 8405 beziehungsweise SKU 8405|BOX, Gewindegröße M5 sowie Außenmaß, Bohrung und Dicke mit der vorhandenen Befestigung vergleichen.
