Produktdetails

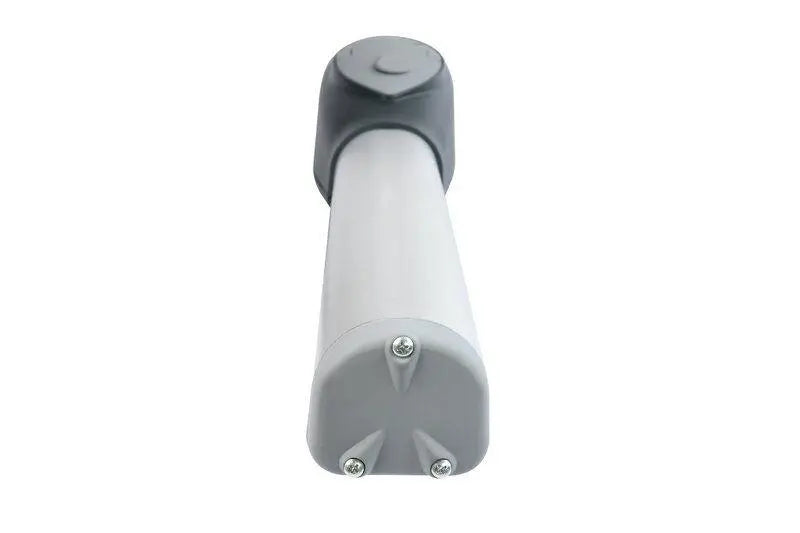

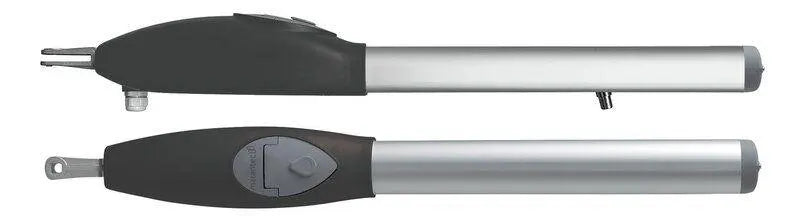

Der Marantec Comfort ST5024E, Artikelnummer 178377, ist ein einzelner 24-V-DC-Drehtorantrieb mit Encoder für Torflügel bis 5 m Breite, 2 m Höhe und 600 kg Gewicht. Der Linearantrieb erreicht maximal 1.400 N Zug- und Druckkraft, 2,7 cm/s Laufgeschwindigkeit und einen Öffnungswinkel bis 122°. Eine Steuerung oder Funkkomponenten sind im bestätigten Lieferumfang nicht aufgeführt.

Funktion und Einsatz

Der integrierte Encoder liefert Positionsdaten für die Antriebssteuerung. Die stromabhängige Hinderniserkennung ist für diese Encoder-Ausführung bestätigt. Für die Endlagenkontrolle ist ein mechanischer Anschlag in Richtung AUF erforderlich; in Endposition ZU ist ebenfalls ein mechanischer Endanschlag notwendig.

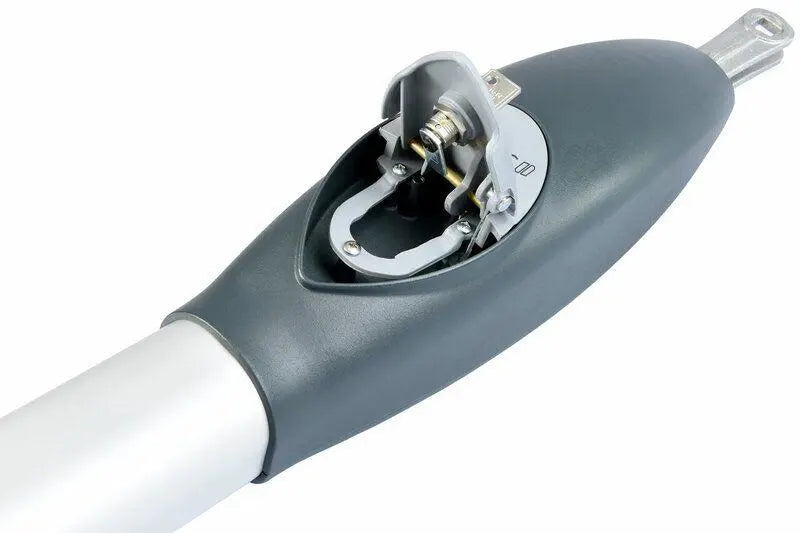

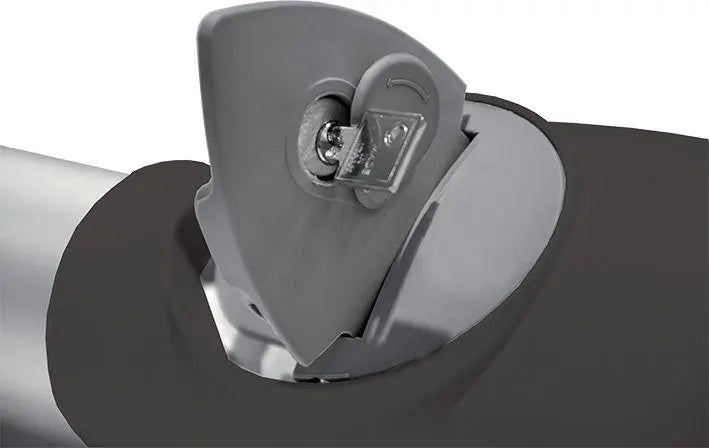

Der Mitnehmer ist auf der Spindel doppelt gelagert. Das Metallgetriebe und die geschützten mechanischen Teile sind für die Außenmontage ausgeführt. Bei abgeschaltetem Antrieb kann das Tor über die abschließbare Entriegelung manuell bewegt werden.

Technische Daten

  • Hersteller: Marantec Marienfeld GmbH & Co. KG
  • Modell: Comfort ST5024E
  • Artikelnummer: 178377
  • EAN: 4062434005941
  • Ausführung: ein Motor-Aggregat mit Encoder
  • Maximale Torflügelbreite: 5 m
  • Maximale Torflügelhöhe: 2 m
  • Maximales Torflügelgewicht: 600 kg
  • Maximale Zug- und Druckkraft: 1.400 N
  • Maximale Laufgeschwindigkeit: 2,7 cm/s
  • Maximaler Öffnungswinkel: 122°
  • Betriebsart: S2 – 8 Minuten
  • Betriebs- und Motorspannung: 24 V DC
  • Motorleistung: 0,12 kW
  • Nennstrom: 5 A
  • Encoder: ja
  • Schutzart: IP44
  • Temperaturbereich: −20 bis +55 °C
  • Maximaler Bewegungshub: 490 mm
  • Abmessungen (B × H × T): 108 × 110 × 995 mm
  • Gewicht: 9,5 kg
  • Maximaler Dauerschalldruckpegel: 70 dB(A)

Lieferumfang

  • Motor-Aggregat Comfort ST5024E, 500 mm vorverkabelt
  • Tor- und Pfeilerwinkel zum Verschweißen

Für die weitere Verkabelung werden Leitungen 2 × 1,5 mm² und 3 × 0,5 mm² benötigt. Steuerung, Funkempfänger, Handsender und mechanische Toranschläge sind im bestätigten Lieferumfang nicht aufgeführt.

Vor der Bestellung prüfen

  • Artikelnummer 178377 und EAN 4062434005941 sowie die Encoder-Ausführung vergleichen.
  • Torflügelbreite, -höhe und -gewicht innerhalb der bestätigten Grenzwerte prüfen.
  • Kompatible 24-V-DC-Steuerung mit Encoder-Auswertung, Anschlussbelegung und erforderliche Leitungslängen festlegen.
  • Schweißbare Befestigungspunkte, Einbaumaße, Bewegungshub und Öffnungswinkel anhand der Torgeometrie prüfen.
  • Mechanische Anschläge für AUF und ZU sowie erforderliche Sicherheits- und Bedienelemente einplanen.
